6.3.1.3 CSI-2 协议层

有两种不同类型的 CSI-2 数据包：短数据包和长数据包。短数据包具有诸如帧开始/行开始的信息，而长数据包则携带帧开始有效后的数据。图 6-1 所示为包含短数据包和长数据包的 CSI-2 协议层结构。TSER953 支持 1、2 和 4 通道配置。

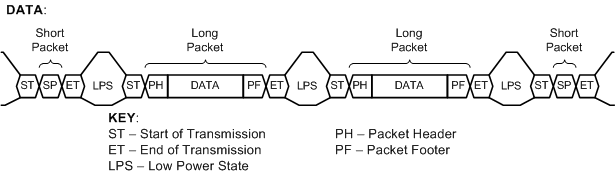

TSER953 包含短数据包和长数据包的 CSI-2 协议层图 6-1 包含短数据包和长数据包的 CSI-2 协议层
