8.2.4 应用曲线

TPS546C25 效率，FCCM，内部 LDO
PVIN = 12V VOUT = 0.75 V
图 8-2 效率，FCCM，内部 LDO
TPS546C25 效率，FCCM，内部 LDO
PVIN = 12V VOUT = 1.2 V
图 8-4 效率，FCCM，内部 LDO
TPS546C25 效率，FCCM，外部 5V 辅助电源
PVIN = 12VVOUT = 1.2 V
图 8-6 效率，FCCM，外部 5V 辅助电源
TPS546C25 效率，FCCM，内部 LDO
PVIN = 12VVOUT = 1.8 V
图 8-8 效率，FCCM，内部 LDO
TPS546C25 效率，FCCM，外部 5V 辅助电源
PVIN = 12VVOUT = 1.8 V
图 8-10 效率，FCCM，外部 5V 辅助电源
TPS546C25 控制开启时的启动，0A 负载图 8-12 控制开启时的启动，0A 负载
TPS546C25 控制关闭时的关断，0A 负载图 8-14 控制关闭时的关断，0A 负载
TPS546C25 输出电压纹波，800kHz FCCM，17.5A 负载图 8-16 输出电压纹波，800kHz FCCM，17.5A 负载
TPS546C25 功率耗散，FCCM，内部 LDO
PVIN = 12V VOUT = 0.75 V
图 8-3 功率耗散，FCCM，内部 LDO
TPS546C25 功率耗散，FCCM，内部 LDO
PVIN = 12VVOUT = 1.2 V
图 8-5 功率耗散，FCCM，内部 LDO
TPS546C25 功率耗散，FCCM，外部 5V 辅助电源
PVIN = 12VVOUT = 1.2 V
图 8-7 功率耗散，FCCM，外部 5V 辅助电源
TPS546C25 功率耗散，FCCM，内部 LDO
PVIN = 12VVOUT = 1.8 V
图 8-9 功率耗散，FCCM，内部 LDO
TPS546C25 功率耗散，FCCM，外部 5V 辅助电源
PVIN = 12VVOUT = 1.8 V
图 8-11 功率耗散，FCCM，外部 5V 辅助电源
TPS546C25 具有预偏置输出的控制开启时启动波形图 8-13 具有预偏置输出的控制开启时启动波形

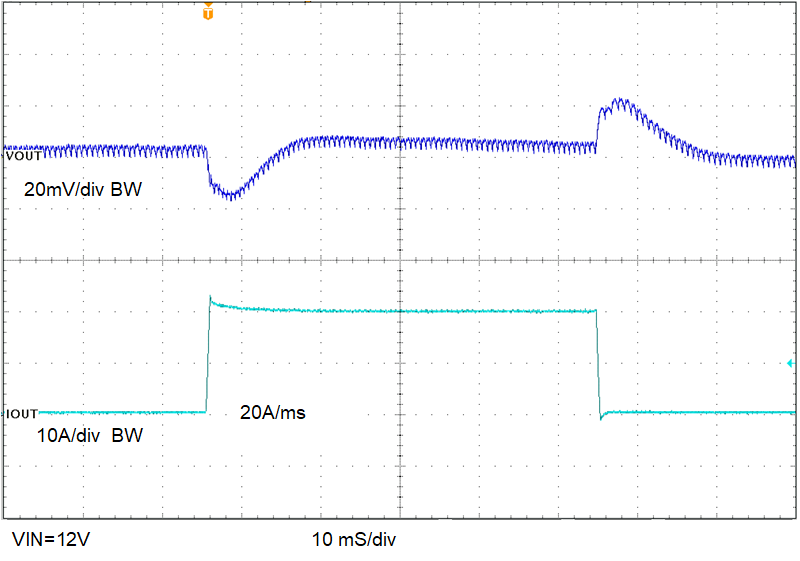

TPS546C25 负载瞬态，0A 至 20A
CH1 = VOUT
CH2 = IOUT20A/us 压摆率
图 8-15 负载瞬态，0A 至 20A
TPS546C25 输出电压纹波，1.2V Vout，800kHz DCM，空载图 8-17 输出电压纹波，1.2V Vout，800kHz DCM，空载
