7 参数测量信息

TCAN1575-Q1 TCAN1576-Q1 总线状态（物理位表示）图 7-1 总线状态（物理位表示）
TCAN1575-Q1 TCAN1576-Q1 简化的隐性共模偏置单元和接收器图 7-2 简化的隐性共模偏置单元和接收器
注：

A：正常和监听模式或所有其他模式不在 tSilence 中

B：除正常模式和监听模式外的所有模式均在 tSilence 中

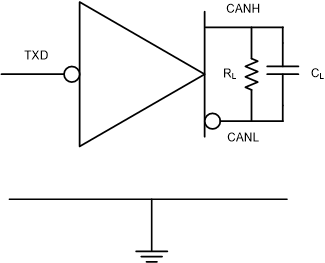

TCAN1575-Q1 TCAN1576-Q1 电源测试电路图 7-3 电源测试电路
TCAN1575-Q1 TCAN1576-Q1 驱动器测试电路与测量图 7-4 驱动器测试电路与测量
TCAN1575-Q1 TCAN1576-Q1 接收器测试电路与测量图 7-5 接收器测试电路与测量
TCAN1575-Q1 TCAN1576-Q1 发送器和接收器时序行为测试电路和测量图 7-6 发送器和接收器时序行为测试电路和测量
TCAN1575-Q1 TCAN1576-Q1 TXD 显性超时测试电路与测量图 7-7 TXD 显性超时测试电路与测量
TCAN1575-Q1 TCAN1576-Q1 驱动器短路电流测试与测量图 7-8 驱动器短路电流测试与测量
TCAN1575-Q1 TCAN1576-Q1 偏置反应时间测量的测试信号定义图 7-9 偏置反应时间测量的测试信号定义
TCAN1575-Q1 TCAN1576-Q1 SPI AC 特征写入图 7-10 SPI AC 特征写入
TCAN1575-Q1 TCAN1576-Q1 SPI AC 特征读取图 7-11 SPI AC 特征读取
TCAN1575-Q1 TCAN1576-Q1 上电时序图 7-12 上电时序

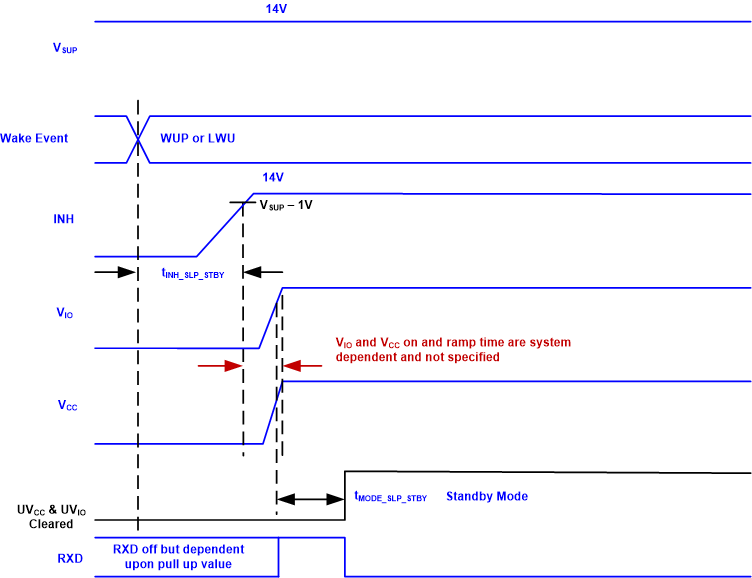

TCAN1575-Q1 TCAN1576-Q1 睡眠到待机时序图 7-13 睡眠到待机时序

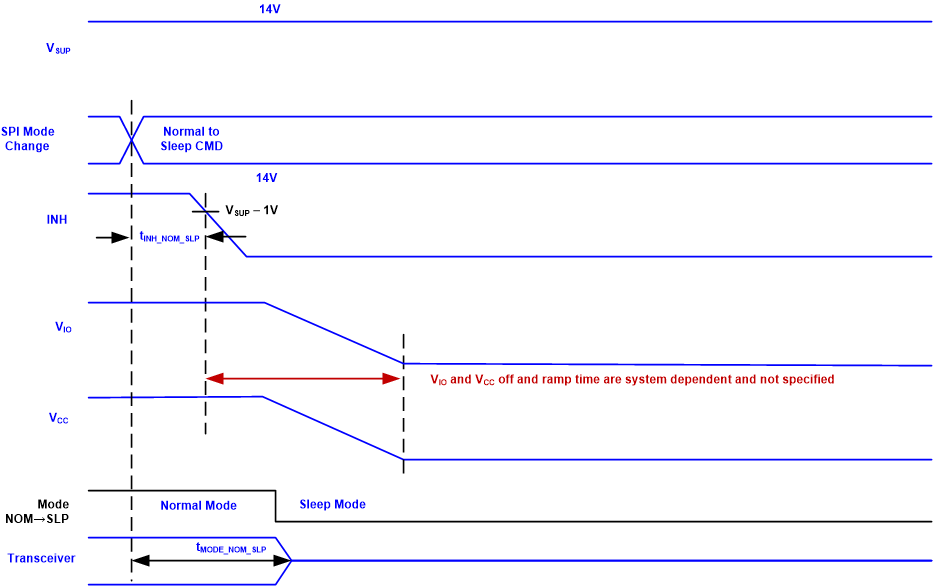

TCAN1575-Q1 TCAN1576-Q1 正常到睡眠时序图 7-14 正常到睡眠时序
TCAN1575-Q1 TCAN1576-Q1 正常到待机时序图 7-15 正常到待机时序
TCAN1575-Q1 TCAN1576-Q1 待机到正常时序图 7-16 待机到正常时序
注：

蓝色信号是 TCAN157x-Q1 的输入或输出。黑色信号是 TCAN157x-Q1 内部信号。这些颜色为计时示意图 图 7-12、图 7-13、图 7-14、图 7-15 和 图 7-16 提供。

TCAN1575-Q1 TCAN1576-Q1 主动隐性阶段期间的电阻值，用于信号改善功能图 7-17 主动隐性阶段期间的电阻值，用于信号改善功能
