6.3.7.2.1.6 采样速率：96kHz 或 88.2kHz

图 6-16 和图 6-17 展示了采样速率为 96kHz 或 88.2kHz 时抽取滤波器的幅度响应和通带纹波。表 6-13 列出了采样速率为 96kHz 或 88.2kHz 时抽取滤波器的规格。

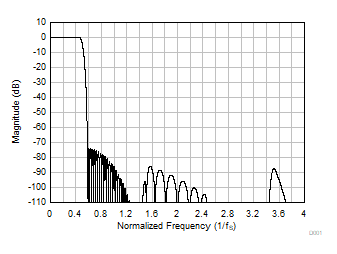

PCM1841-Q1 线性相位抽取滤波器幅度响应图 6-20 线性相位抽取滤波器幅度响应
PCM1841-Q1 线性相位抽取滤波器通带纹波图 6-21 线性相位抽取滤波器通带纹波
表 6-13 线性相位抽取滤波器规格
参数测试条件最小值典型值最大值单位
通带纹波频率范围为 0 至 0.454 × fS-0.050.05dB
阻带衰减频率范围为 0.58 × fS 至 4 × fS73.6dB
频率范围为 4 × fS 以上97.9
群延迟或延时频率范围为 0 至 0.454 × fS17.11/fS
