6.3.7.2.1.3 采样速率：24kHz 或 22.05kHz

图 6-14 和图 6-15 展示了采样速率为 24kHz 或 22.05kHz 时抽取滤波器的幅度响应和通带纹波。表 6-10 列出了采样速率为 24kHz 或 22.05kHz 时抽取滤波器的规格。

PCM1841-Q1 线性相位抽取滤波器幅度响应图 6-14 线性相位抽取滤波器幅度响应

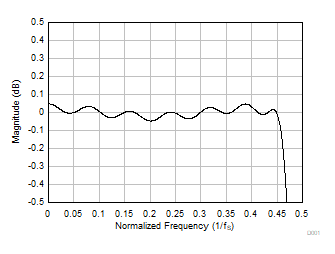

PCM1841-Q1 线性相位抽取滤波器通带纹波图 6-15 线性相位抽取滤波器通带纹波
表 6-10 线性相位抽取滤波器规格
参数测试条件最小值典型值最大值单位
通带纹波频率范围为 0 至 0.454 × fS-0.050.05dB
阻带衰减频率范围为 0.58 × fS 至 4 × fS73.0dB
频率范围为 4 × fS 以上96.4
群延迟或延时频率范围为 0 至 0.454 × fS16.61/fS
