ZHCSWE2 May 2024 PCM1841-Q1
ADVANCE INFORMATION
6.3.2.1 时分多路复用 (TDM) 音频接口
FSYNC 的上升沿在 TDM 模式（也称为 DSP 模式）下开始数据传输，首先传输时隙 0 数据。紧接着时隙 0 数据传输，会按顺序传输剩余的时隙数据。FSYNC 和每个数据位 在 BCLK 的上升沿传输（TX_OFFSET 等于 0 时，时隙 0 的 MSB 除外）。图 6-1 至图 6-4 展示了各种配置下 TDM 运行的协议时序。

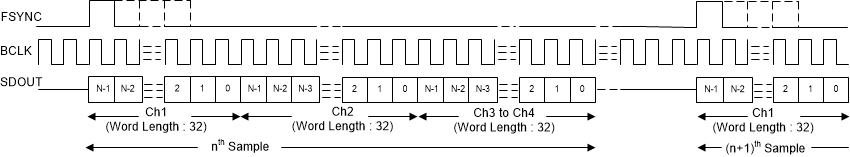

图 6-1 目标模式下的 TDM 模式协议时序（FMT0 = 低电平）

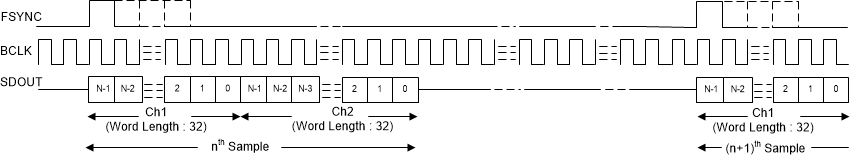

图 6-2 目标模式下的 TDM 模式协议时序（FMT0 = 高电平）

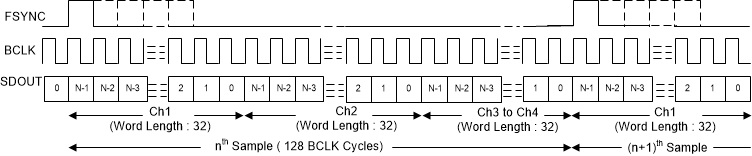

图 6-3 控制器模式下的 TDM 模式协议时序（FMT0 = 低电平）

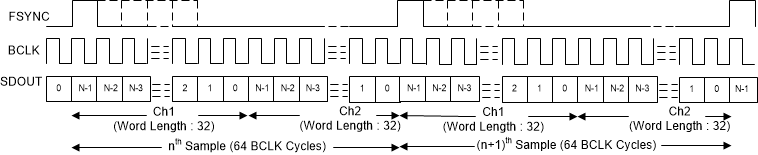

图 6-4 控制器模式下的 TDM 模式协议时序（FMT0 = 高电平）为了使音频总线在 TDM 模式下正常运行，每帧的位时钟数必须大于,或等于,活动输出通道数乘以输出通道数据的 32 位字长。器件在 SDOUT 上为额外的未使用位时钟周期发送零数据值。该器件支持 FSYNC 作为具有 1 周期宽位时钟的脉冲，同时也支持倍数。
