6.3.7.2.2.3 采样速率：32kHz 或 29.4kHz

图 6-22 显示了采样速率为 32kHz 或 29.4kHz 时抽取滤波器的幅度响应，而图 6-29 显示了该条件下抽取滤波器的通带纹波和相位偏差。表 6-17 列出了采样速率为 32kHz 或 29.4kHz 时抽取滤波器的规格。

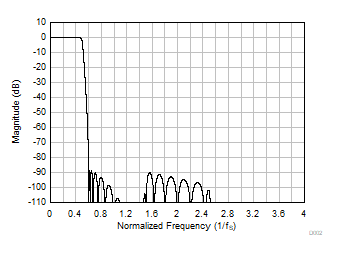

PCM1841-Q1 低延迟抽取滤波器幅度响应图 6-28 低延迟抽取滤波器幅度响应
PCM1841-Q1 低延迟抽取滤波器通带纹波和相位偏差图 6-29 低延迟抽取滤波器通带纹波和相位偏差
表 6-17 低延迟抽取滤波器规格
参数测试条件最小值典型值最大值单位
通带纹波频率范围为 0 至 0.457 × fS-0.040.04dB
阻带衰减频率范围为 0.6 × fS 以上88.3dB
群延迟或延时频率范围为 0 至 0.368 × fS8.71/fS
群延迟偏差频率范围为 0 至 0.368 × fS-0.0260.0261/fS
相位偏差频率范围为 0 至 0.368 × fS-0.260.31度
