6.3.7.2.1.2 采样速率：16kHz 或 14.7kHz

图 6-10 和图 6-11 展示了采样速率为 16kHz 或 14.7kHz 时抽取滤波器的幅度响应和通带纹波。表 6-9 列出了采样速率为 16kHz 或 14.7kHz 时抽取滤波器的规格。

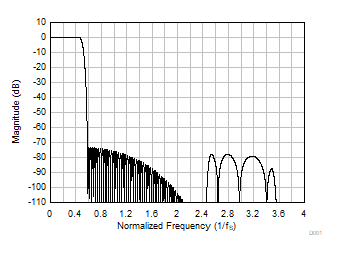

PCM1841-Q1 线性相位抽取滤波器幅度响应图 6-12 线性相位抽取滤波器幅度响应

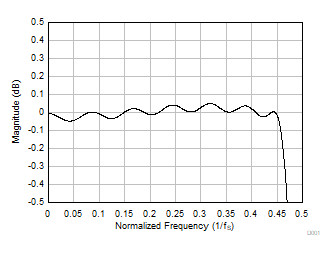

PCM1841-Q1 线性相位抽取滤波器通带纹波图 6-13 线性相位抽取滤波器通带纹波
表 6-9 线性相位抽取滤波器规格
参数 测试条件 最小值 典型值 最大值 单位
通带纹波 频率范围为 0 至 0.454 × fS -0.05 0.05 dB
阻带衰减 频率范围为 0.58 × fS 至 4 × fS 73.3 dB
频率范围为 4 × fS 以上 95.0
群延迟或延时 频率范围为 0 至 0.454 × fS 15.7 1/fS
