6.3.7.2.2.1 采样速率：16kHz 或 14.7kHz

图 6-24 显示了采样速率为 16kHz 或 14.7kHz 时抽取滤波器的幅度响应，而图 6-25 显示了该条件下抽取滤波器的通带纹波和相位偏差。表 6-15 列出了采样速率为 16kHz 或 14.7kHz 时抽取滤波器的规格。

PCM1841-Q1 低延迟抽取滤波器幅度响应图 6-24 低延迟抽取滤波器幅度响应

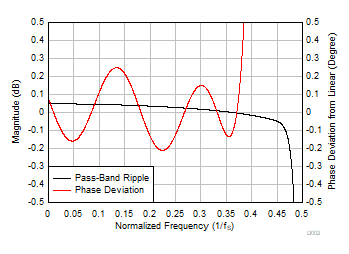

PCM1841-Q1 低延迟抽取滤波器通带纹波和相位偏差图 6-25 低延迟抽取滤波器通带纹波和相位偏差
表 6-15 低延迟抽取滤波器规格
参数 测试条件 最小值 典型值 最大值 单位
通带纹波 频率范围为 0 至 0.451 × fS -0.05 0.05 dB
阻带衰减 频率范围为 0.61 × fS 以上 87.3 dB
群延迟或延时 频率范围为 0 至 0.363 × fS 7.6 1/fS
群延迟偏差 频率范围为 0 至 0.363 × fS -0.022 0.022 1/fS
相位偏差 频率范围为 0 至 0.363 × fS -0.21 0.25 度
