左对齐 (LJ) 接口

标准 LJ 协议仅针对两个通道进行定义:左通道和右通道。在 LJ 模式下,左侧时隙 0 的 MSB 在 FSYNC 上升 沿之后的同一 BCLK 周期内传输。后续的每个数据位都在 BCLK 的下降沿传输。右侧时隙 0 的 MSB 在 FSYNC 下降 沿后的同一 BCLK 周期内传输。后续的每个数据位都在 BCLK 的下降沿传输。在控制器模式下,FSYNC 在 BCLK 的上升沿传输。图 6-7图 6-8 说明了在目标和控制器运行模式下 LJ 运行的协议时序。

PCM1841-Q1 目标模式下的 LJ 模式协议时序图 6-7 目标模式下的 LJ 模式协议时序

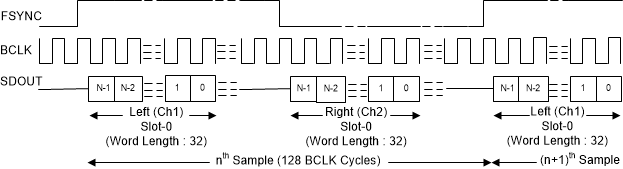

PCM1841-Q1 控制器模式下的 LJ 模式协议时序图 6-8 控制器模式下的 LJ 模式协议时序

为了使音频总线在 LJ 模式下正常运行,每帧的位时钟数必须大于或等于活动输出通道的数量(包括左右时隙)乘以输出通道数据的 32 位字长。器件 FSYNC 高电平脉冲必须至少是字长(32 位)乘以活动左侧通道的数量、BCLK 周期宽。同样,FSYNC 低电平脉冲必须至少是字长(32 位)乘以活动右侧通道的数量、BCLK 周期宽。器件在 SDOUT 上为额外的未使用位时钟周期发送零数据值。
