7.2.3
应用曲线
通过使用音频精度并使用 3.3V AVDD 电源来向器件馈送模拟输入信号,可以在 EVM 上进行测量。
图 7-2
具有 –60dBr 输入的 FFT(DRE 已启用)

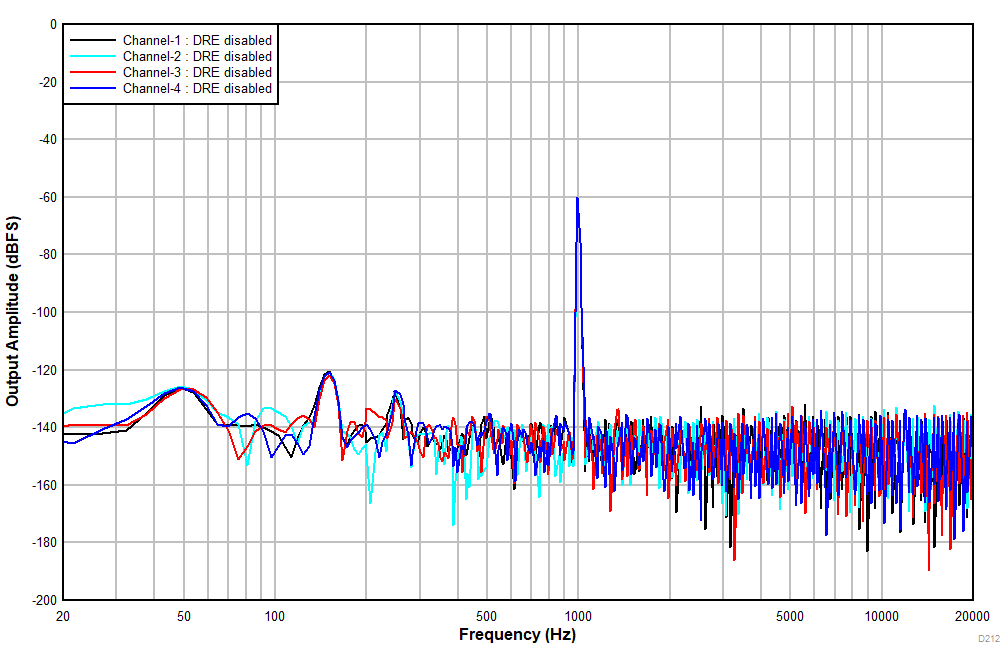

图 7-4
具有 –60dBr 输入的 FFT(DRE 已禁用)

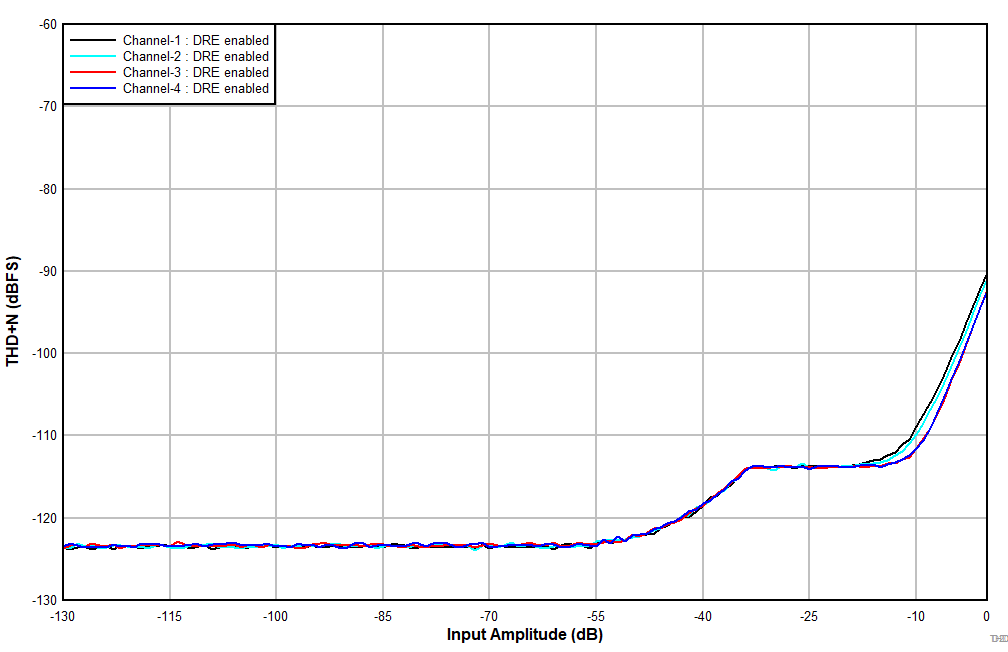

图 7-3
THD+N 与输入幅度间的关系(DRE 已启用)

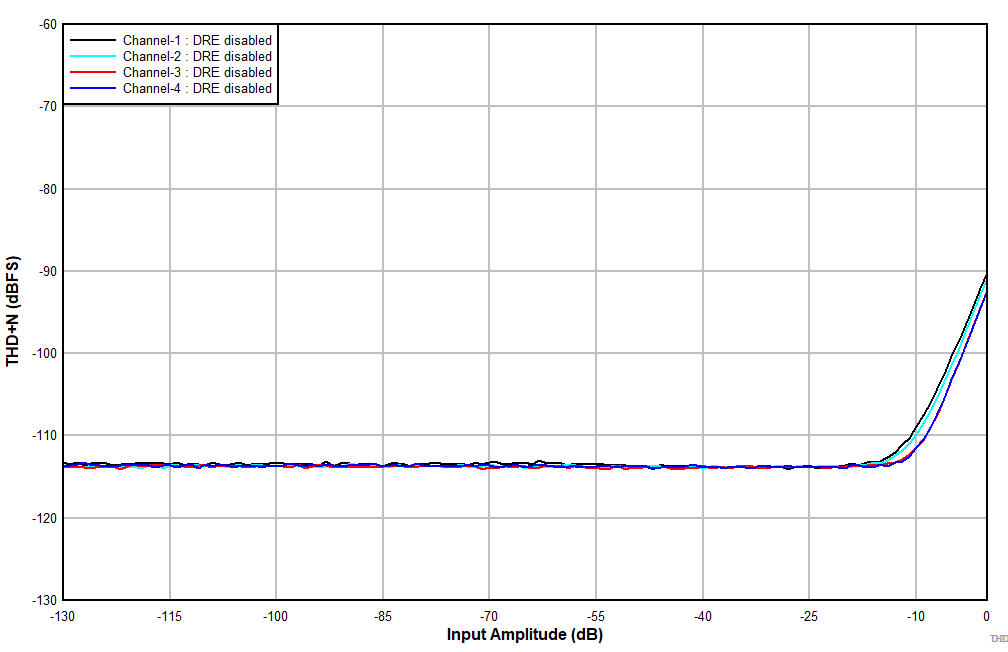

图 7-5
THD+N 与输入幅度间的关系(DRE 已禁用)
