6.3.24.1 VM 电源欠压锁定

如果在任何时候 VM 引脚上的输入电源电压降至低于 VUVLO 阈值（VM UVLO 下降阈值），所有集成式 FET、驱动器电荷泵和数字逻辑都会被禁用，如图 6-62 所示。只要发生 VM UVLO 事件，MCF8315D 就会进入复位状态。

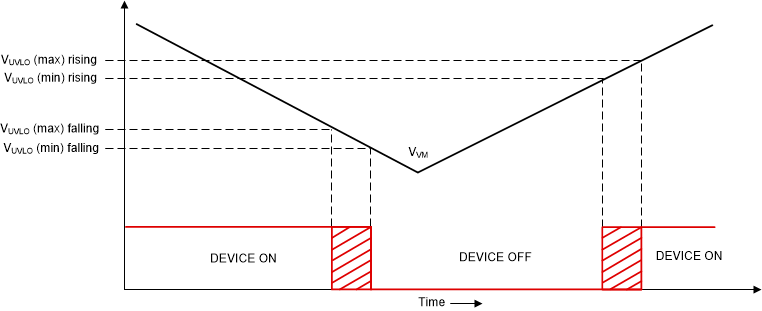

MCF8315D VM 电源欠压锁定图 6-62 VM 电源欠压锁定
