7.2 典型应用

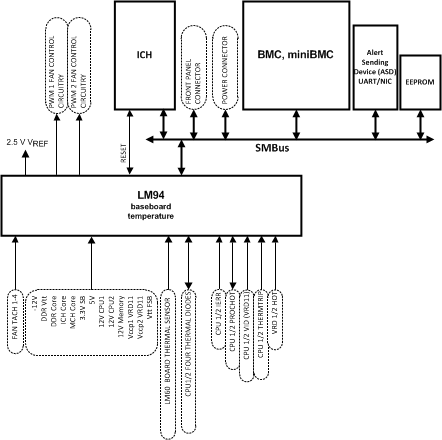

双处理器服务器的主板管理。可能需要两个 LM94 来管理一个四处理器板。下面的系统图显示了一个双处理器服务器

LM94 2 路 Xeon 服务器管理图 7-1 2 路 Xeon 服务器管理
