4 引脚配置和功能

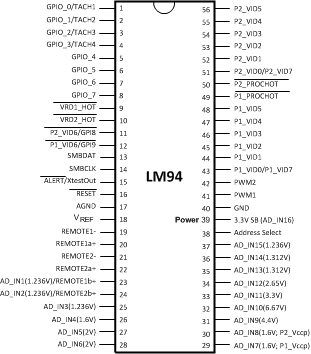

LM94 56 引脚 TSSOP 封装，请参阅封装编号 DGG0056A 顶视图图 4-1 56 引脚 TSSOP 封装，请参阅封装编号 DGG0056A 顶视图
表 4-1 引脚说明(1)
符号 引脚编号 类型 功能
GPIO_0/TACH1 1 数字 I/O（开漏） 可配置为风扇转速计输入或通用开漏数字 I/O。
GPIO_1/TACH2 2 数字 I/O（开漏） 可配置为风扇转速计输入或通用开漏数字 I/O。
GPIO_2/TACH3 3 数字 I/O（开漏） 可配置为风扇转速计输入或通用开漏数字 I/O。
GPIO_3/TACH4 4 数字 I/O（开漏） 可配置为风扇转速计输入或通用开漏数字 I/O。
GPIO_4/P1_THERMTRIP 5 数字 I/O（开漏） 通用开漏数字 I/O。可配置为监控 CPU 的 THERMTRIP 信号以屏蔽其他错误。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
GPIO_5/P2_THERMTRIP 6 数字 I/O（开漏） 通用开漏数字 I/O。可配置为监控 CPU 的 THERMTRIP 信号以屏蔽其他错误。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
GPIO_6 7 数字 I/O（开漏） 可用于检测 CPU1 IERR 或通用开漏数字 I/O 的状态。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
GPIO_7 8 数字 I/O（开漏） 可用于检测 CPU2 IERR 或通用开漏数字 I/O 的状态。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
VRD1_HOT 9 数字输入 CPU1 稳压器 HOT。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
VRD2_HOT 10 数字输入 CPU2 稳压器 HOT。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P2_VID6/GPI8 11 数字输入 CPU2 VID6 输入。也可用作触发错误事件的通用输入。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P1_VID6/GPI9 12 数字输入 CPU1 VID6 输入。也可用作触发错误事件的通用输入。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
SMBDAT 13 数字 I/O（开漏） 双向系统管理总线数据。输出配置为 5V 容限开漏。符合 SMBus 2.0 标准。
SMBCLK 14 数字输入 系统管理总线时钟。由一个开漏输出驱动，可耐受 5V 电压。符合 SMBus 2.0 标准。
ALERT/XtestOut 15 数字输出（开漏） 在中断驱动系统中使用的开漏 ALERT 输出，用于指示已发生错误事件。被屏蔽的错误事件不会激活 ALERT 输出。在处于异或树测试模式时，用作异或树输出。
RESET 16 数字 I/O（开漏） 首次为 LM94 加电时的开漏复位输出。用作由 3.3V 待机供电的器件的复位。复位后，该引脚成为复位输入。有关更多信息，请参阅节 7.1.2。如果未使用该引脚，则需要连接到外部上拉电阻器以防止发生 LM94 故障。
AGND 17 GROUND 输入 模拟接地。数字接地端和模拟接地端需要在芯片上连接在一起，然后两者又连接至低噪声系统接地端。模拟接地端和数字接地端之间的电压差可能会导致错误的结果。
VREF 18 模拟输出 2.5V 用于外部 ADC 基准或用作 VREF 基准电压
REMOTE1− 19 远程热敏二极管_1- 输入 (CPU 1 THERMDC) 这是来自两个 CPU1 热敏二极管的负输入（灌电流）。连接到 Pentium 处理器的 THERMDC 引脚或二极管连接的 MMBT3904 NPN 晶体管的发射极。用作 A/D 的负输入，用于热敏二极管电压测量。100pF 电容器是可选的，可以连接在 REMOTE1− 和 REMOTE1+ 之间。
REMOTE1a+ 20 远程热敏二极管_1+ I/O (CPU1 THERMDA1) 这是到第一个 CPU1 热敏二极管的正连接。用作 A/D 的正输入，用于热敏二极管电压测量。它还用作正向偏置热敏二极管的电流源输出。连接到 Pentium 处理器的 THERMDA 引脚或二极管连接的 MMBT3904 NPN 晶体管的基极。100pF 电容器是可选的，可以连接在 REMOTE1− 和每个 REMOTE1+ 之间。
REMOTE2− 21 远程热敏二极管_2- 输入 (CPU2 THERMDC) 这是来自两个 CPU2 热敏二极管的负输入（灌电流）。连接到 Pentium 处理器的 THERMDC 引脚或二极管连接的 MMBT3904 NPN 晶体管的发射极。用作 A/D 的负输入，用于热敏二极管电压测量。100pF 电容器是可选的，可以连接在 REMOTE2− 和每个 REMOTE2+ 之间。
REMOTE2a+ 22 远程热敏二极管_2+ I/O (CPU2 THERMDA1) 这是到第一个 CPU2 热敏二极管的正连接。用作 A/D 的正输入，用于热敏二极管电压测量。它还用作正向偏置热敏二极管的电流源输出。连接到 Pentium 处理器的 THERMDA 引脚或二极管连接的 MMBT3904 NPN 晶体管的基极。100pF 电容器是可选的，可以连接在 REMOTE2− 和 REMOTE2+ 之间。
AD_IN1/REMOTE1b+ 23 模拟输入（+12V1 或 CPU1 THERMDA2） +12V 电压轨 1 监控的模拟输入，用于 CPU1 稳压器。需要使用外部衰减电阻器，从而使 12V 衰减至 0.927V，以获得标称 ¾ 标度读数。该引脚还可以用作 CPU1 的第二个正热敏二极管输入。
AD_IN2/REMOTE2b+ 24 模拟输入（+12V2 或 CPU2 THERMDA2） +12V 电压轨 2 监控的模拟输入，用于 CPU2 稳压器。需要使用外部衰减电阻器，从而使 12V 衰减至 0.927V，以获得标称 ¾ 标度读数。该引脚还可以用作 CPU2 的第二个正热敏二极管输入。
AD_IN3 25 模拟输入 (+12V3) +12V 电压轨 3 的模拟输入，用于存储器/3GIO 插槽。需要使用外部衰减电阻器，从而使 12V 衰减至 0.927V，以获得标称 ¾ 标度读数。
AD_IN4 26 模拟输入 (FSB_Vtt) 1.2V 监控的模拟输入，标称 ¾ 标度读数
AD_IN5 27 模拟输入 (3GIO/PXH/MCH_Core) 1.5V 监控的模拟输入，标称 ¾ 标度读数
AD_IN6 28 模拟输入 (ICH_Core) 1.5V 监控的模拟输入，标称 ¾ 标度读数
AD_IN7 (P1_Vccp) 29 模拟输入 (CPU1_Vccp) +Vccp（处理器电压）监控的模拟输入。
AD_IN8 (P2_Vccp) 30 模拟输入 (CPU2_Vccp) +Vccp（处理器电压）监控的模拟输入。
AD_IN9 31 模拟输入 (+3.3V) +3.3V 监控的模拟输入，标称 ¾ 标度读数
AD_IN10 32 模拟输入 (+5V) +5V 监控银盒电源的模拟输入，标称 ¾ 标度读数
AD_IN11 33 模拟输入 (SCSI_Core) +2.5V 监控的模拟输入，标称 ¾ 标度读数。该引脚还可用于监控 LM60 等模拟温度传感器，因为来自该输入的读数可以被发送到风扇控制逻辑。
AD_IN12 34 模拟输入 (Mem_Core) +1.969V 监控的模拟输入，标称 ¾ 标度读数。
AD_IN13 35 模拟输入 (Mem_Vtt) +0.984V 监控的模拟输入，标称 ¾ 标度读数。
AD_IN14 36 模拟输入 (Gbit_Core) +0.984V S/B 监控的模拟输入，标称 ¾ 标度读数。
AD_IN15 37 模拟输入 (-12V) -12V 监控的模拟输入。需要使用外部电阻器来调节至正电平。满标度读数为 1.236V，标称 ¾ 标度读数。该引脚还可用于监控 LM60 等模拟温度传感器，因为来自该输入的读数可以被发送到风扇控制逻辑。
Address Select 38 3 电平模拟输入 该输入选择 LM94 SMBus 从器件地址的低两位。
3.3V SB (AD_IN16) 39 电源 (VDD) +3.3V 待机功耗 LM94 的 VDD 电源输入。通常，该引脚连接到 +3.3V 待机电源。
如果不需要在低功耗状态下进行监控，则 LM94 可以由 +3.3V 供电，但应在任何其他引脚之前为该输入供电。
该引脚还用作模拟输入来监控 3.3V 待机 (SB) 电压。有必要使用与 100pF 电容器并联的 0.1µF 电容器来绕过该引脚。附近应具有 10µF 的大容量电容。100pF 应最靠近电源引脚。
GND 40 接地 数字接地。数字接地端和模拟接地端需要在芯片上连接在一起，然后两者又连接至低噪声系统接地端。模拟接地端和数字接地端之间的电压差可能会导致错误的结果。
PWM1 41 数字输出（开漏） 风扇控制输出 1。
PWM2 42 数字输出（开漏） 风扇控制输出 2
P1_VID0/P1_VID7 43 数字输入 来自处理器的电压识别信号。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P1_VID1 44 数字输入 来自处理器的电压识别信号。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P1_VID2 45 数字输入 来自处理器的电压识别信号。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P1_VID3 46 数字输入 来自处理器的电压识别信号。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P1_VID4 47 数字输入 来自处理器的电压识别信号。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P1_VID5 48 数字输入 来自处理器的电压识别信号。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P1_PROCHOT 49 数字 I/O（开漏） 通过双向电平转换器连接到 CPU1 PROCHOT（处理器高温）信号。支持 TTL 输入逻辑电平。
P2_PROCHOT 50 数字 I/O（开漏） 通过双向电平转换器连接到 CPU2 PROCHOT（处理器高温）信号。支持 TTL 输入逻辑电平。
P2_VID0/P2_VID7 51 数字输入 来自处理器的电压识别信号。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P2_VID1 52 数字输入 来自处理器的电压识别信号。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P2_VID2 53 数字输入 来自处理器的电压识别信号。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P2_VID3 54 数字输入 来自处理器的电压识别信号。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P2_VID4 55 数字输入 来自处理器的电压识别信号。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
P2_VID5 56 数字输入 来自处理器的电压识别信号。支持 TTL 输入逻辑电平以及与 AGTL 兼容的输入逻辑电平。
(1) 上划线表示信号低电平有效（“非”）。
