6.19.2.1 FSI 发送器

FSI 发送器模块会处理数据组帧、CRC 生成、TXCLK、TXD0 和 TXD1 的信号生成以及中断生成。发送器内核的运行通过可编程控制寄存器进行控制和配置。发送器控制寄存器可让 CPU对 FSI 发送器的运行进行编程、控制和监控。CPU 和 DMA 均可访问发送数据缓冲器。

发送器具有以下特性：

  • 自动生成 ping 帧
  • 外部触发 ping 帧
  • 外部触发数据帧
  • 可通过软件配置帧长度
  • 16 字数据缓冲器
  • 数据缓冲器欠运转和溢出检测
  • 硬件生成数据位 CRC
  • 使用软件对选定数据进行 ECC 计算
  • DMA 支持

图 6-75 所示为 FSITX CPU 接口。图 6-76 所示为 FSITX 的简要方框图。图中并未显示所有数据路径和内部连接。此图提供了 FSITX 中存在的内部模块的简要概览。

F29H859TU-Q1 F29H850TU FSITX CPU 接口
A. F29H85x 和 F29P58x 实时微控制器技术参考手册 的“快速串行接口 (FSI)”一章中的外部帧触发器多路复用器 一节介绍了连接到触发器多路复用器的信号。
图 6-75 FSITX CPU 接口

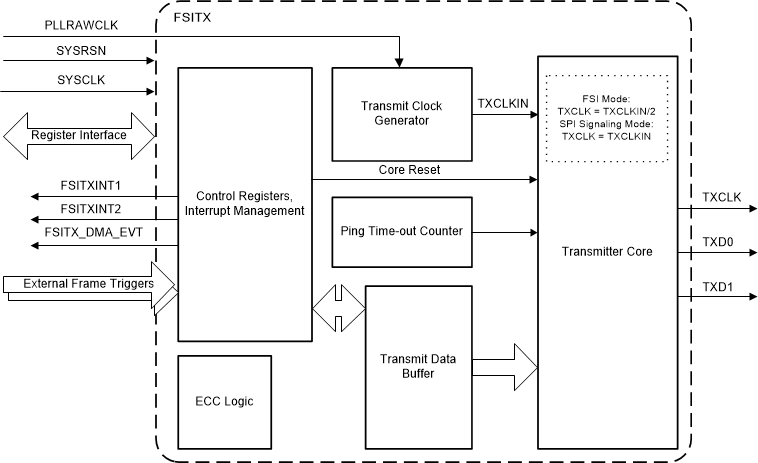

F29H859TU-Q1 F29H850TU FSITX 方框图图 6-76 FSITX 方框图
