6.17.2.1.1 信号模式

ADC 支持单端信号模式。以 VREFLO 为基准通过单个引脚 (ADCINx) 对转换器的输入电压进行采样。

ADC 支持两种信号模式：单端和差分。在单端模式中，以 VREFLO 为基准通过单个引脚 (ADCINx)对转换器的输入电压 进行采样。在差分信号模式中，通过一对输入引脚对转换器的输入电压进行采样，其中一个输入引脚为正输入引脚 (ADCINxP) ，且另一个输入引脚为负输入引脚 (ADCINxN)。实际输入电压是两个引脚之间的差值 (ADCINxP − ADCINxN)。图 6-36 展示了差分信号模式。图 6-37 展示了单端信号模式。

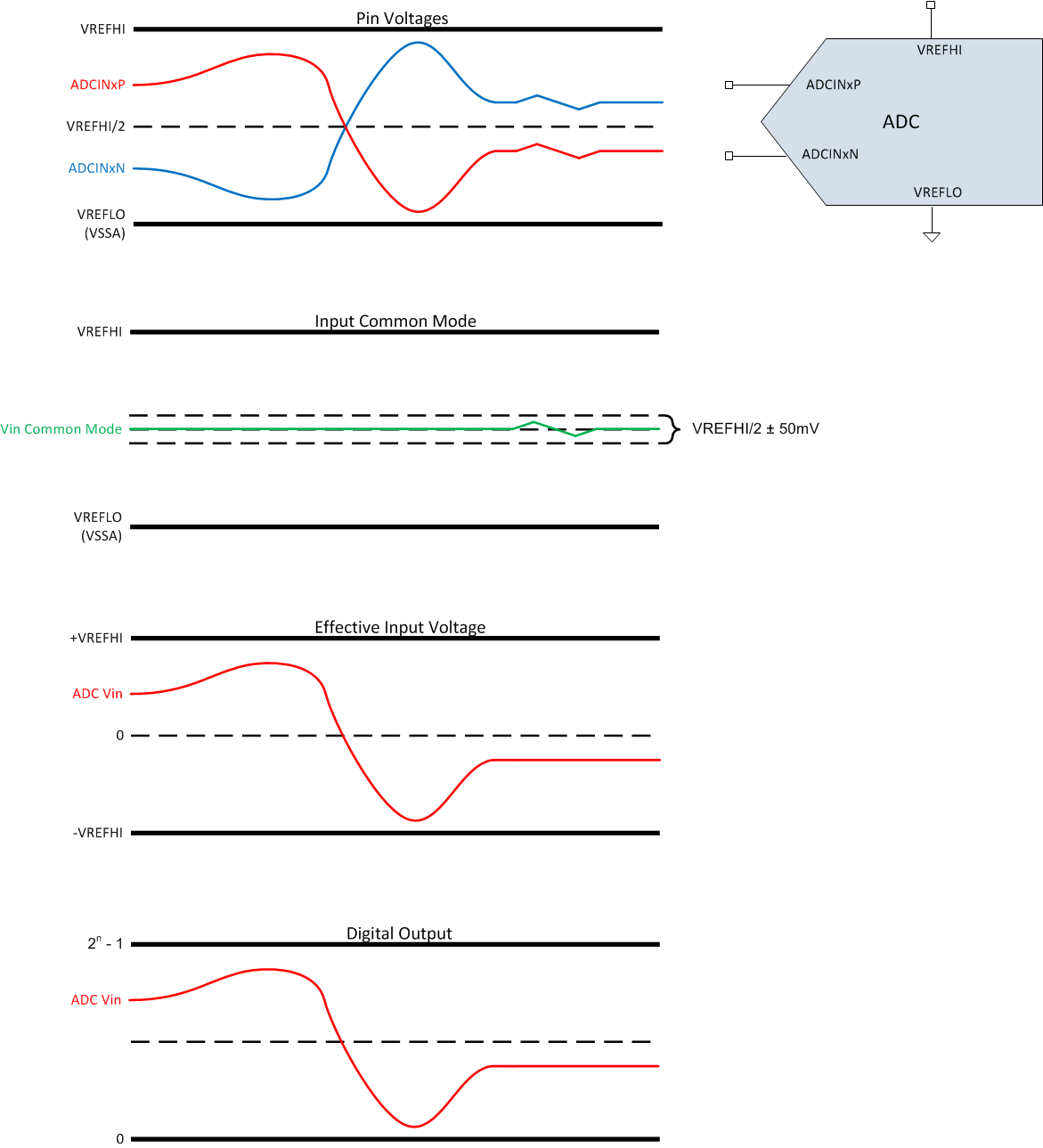

F29H859TU-Q1 F29H850TU 差分信号模式图 6-36 差分信号模式
F29H859TU-Q1 F29H850TU 单端信号模式图 6-37 单端信号模式
