6.17.2.2.12 ADC 输入模型

对于 5 类 12 位 ADC，ADC 输入特性由 表 6-15 和 图 6-47 给出。

对于 4 类 12 位/16 位 ADC，ADC 输入特性由表 6-16、表 6-17、图 6-47 和图 6-48 给出。

表 6-15 12 位 ADC (ADC CDE) 的输入模型参数
说明基准模式值
Cp寄生输入电容全部请参阅 表 6-20（通道 Cx、Dx、Ex）。
Ron采样开关电阻外部基准，2.5V 内部基准500Ω
3.3V 内部基准860Ω
Ch采样电容器外部基准，2.5V 内部基准12.5pF
3.3V 内部基准7.5pF
Rs标称源阻抗全部50Ω
表 6-16 12 位/16 位 ADC (ADC AB) 的单端输入模型参数（12 位分辨率）
说明值
Cp寄生输入电容请参阅表 6-20（通道 Ax、Bx）
Ron采样开关电阻425Ω
Ch采样电容器14.5pF
Rs标称源阻抗50Ω
表 6-17 12 位/16 位 ADC (ADC AB) 的单端输入模型参数（16 位分辨率）
说明值
Cp寄生输入电容请参阅 表 6-20（通道 Ax、Bx）。
Ron采样开关电阻425Ω
Ch采样电容器32.5pF
Rs标称源阻抗50Ω
表 6-18 12 位/16 位 ADC (ADC AB) 的差分输入模型参数（12 位分辨率）
说明值
Cp寄生输入电容请参阅 表 6-20（通道 Ax、Bx）。
Ron采样开关电阻700Ω
Ch采样电容器7.5pF
Rs标称源阻抗50Ω
表 6-19 12 位/16 位 ADC (ADC AB) 的差分输入模型参数（16 位分辨率）
说明值
Cp寄生输入电容请参阅 表 6-20（通道 Ax、Bx）。
Ron采样开关电阻700Ω
Ch采样电容器16.5pF
Rs标称源阻抗50Ω

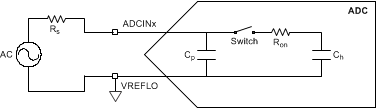

F29H859TU-Q1 F29H850TU 单端输入模型图 6-47 单端输入模型
F29H859TU-Q1 F29H850TU 差分输入模型图 6-48 差分输入模型

应将这些输入模型与实际信号源阻抗配合使用，来确定采集窗口持续时间。有关改进 ADC 输入电路的建议，请参阅 C2000 MCU 的 ADC 输入电路评估 应用手册。

表 6-20 每通道寄生电容
ADC 通道Cp (pF)
比较器已禁用比较器已启用

A0/DACOUT1

5.4

6.9

A1

4.1

5.6

A2

4.1

5.6

A3

5.6

7.1

A4

4.2

5.7

A5

4.9

6.4

A6

0.2

1.7

A7

0.3

1.6

A8

0.3

1.8

A9

0.3

1.7

A10

0.3

1.8

A11

0.3

1.8

A12

5.2

6.7

A13

4.9

6.4

A14、B14、C14、D14、E14

5.7

7.2

A15、B15、C15、D15、E15

5.5

7.0

B0/VDAC

27.1

28.6

B1

4.0

5.5

B2

4.6

6.1

B3

5.1

6.6

B4

3.5

5.0

B5

4.9

6.4

B6

0.3

1.8

B7

0.4

1.9

B8

0.2

1.7

B9

0.3

1.8

B10

0.3

1.8

B11

0.3

1.8

B12

4.9

6.4

B13

4.7

6.2

B16

5.1

6.6

B17

4.1

5.6

C0

5.0

6.5

C1

4.4

5.9

C2

4.9

6.4

C3

4.9

6.4

C4

2.9

4.4

C5

2.7

4.2

C6

0.3

1.8

C7

0.3

1.8

C8

0.3

1.8

C9

0.3

1.8

C10

3.3

4.8

C11

3.1

4.6

C12

2.9

4.4

C13

3.0

4.4

C16

3.1

4.6

C17

3.4

4.9

D0

3.3

4.8

D1

3.3

4.8

D2

5.0

6.5

D3

5.7

7.2

D4

0.2

1.7

D5

0.2

1.7

D6

0.2

1.7

D7

0.5

2.0

D8

0.5

2.0

D9

0.4

1.9

D10

3.8

5.3

D11

3.0

4.5

D12

3.3

4.8

D13

3.3

4.8

D16

2.9

4.4

D17

3.1

4.6

E0/DACOUT2

6.4

7.9

E1

3.3

4.8

E2

3.1

4.6

E3

3.3

4.8

E4

0.3

1.8

E5

0.3

1.8

E6

0.5

2.0

E7

0.4

1.9

E8

4.4

5.9

E9

3.9

5.4

E10

3.4

4.9

E11

3.4

4.9

E12

3.4

4.9

E13

3.6

5.1

E16

3.5

5.0

E17

3.6

5.1
