7.3.16.3 中断功能

中断功能允许 DRV2624 与发生特定条件的外部处理器进行通信。配置为中断时，TRIG/INTZ 引脚变为开漏配置中的输出。此模式需要一个外部上拉电阻器。置为有效时，TRIG/INTZ 引脚将下拉该节点，直到中断被清除（通过读取状态寄存器来完成）。所有中断均可屏蔽。有关低功耗应用，请参阅下面的说明。所支持中断的说明如下：

注： 在尝试检测中断时，TI 不建议在低功耗应用中将 TRIG/INTZ 拉至高电平。上拉可能导致从 VDD 额外消耗约 500μA 的电流。使用 I2C 状态寄存器来监测中断。

如果在进程执行（例如波形播放或自动校准）期间输出级发生过流事件，则会标记 OC_DETECT。

如果在进程执行（例如波形播放、诊断或自动校准）期间结温高于热阈值，则会标记 OVER_TEMP。

如果在进程执行（例如波形播放、诊断或自动校准）期间 VDD 降至低于 VDD_THRES 电压，则会标记 UVLO。

当进程（波形序列发生器、诊断或校准）完成时，会标记 PROCESS_DONE。如果进程中断（例如使用停止触发信号或危急情况），则 PROCESS_DONE 位不会置为有效。请注意，RTP 永远不会导致 PROCESS_DONE 置为有效，因为 RTP 永远不会自行完成。有关恢复 PROCESS_DONE 的特定波形，请参阅说明。

注： 如果 AUTO_BRK_INTO_STBY = 1，播放多点击或多模式波形时，可多次重复 PROCESS_DONE 触发器。TI 不建议在启用使用自动制动进入待机模式位的情况下使用 PROCESS_DONE 功能。

如果在 RAM 中读取的数据损坏，则会标记 PRG_ERROR。

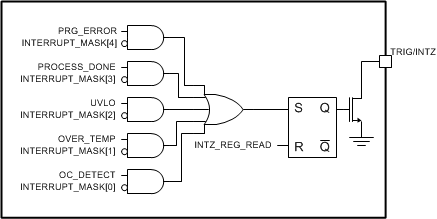

DRV2624 中断模式下的 TRIG/INTZ 功能 图 7-6 中断模式下的 TRIG/INTZ 功能

器件处于待机状态时，不会监测 UVLO、过热或过流等危急情况。但是，即使器件处于待机状态，I2C 通信期间也会在监测 UVLO 和过热情况。
