7.6.9.4.1.1 带自动制动进入待机模式功能的播放触发器（简单驱动）

如果启用了自动制动进入待机模式功能（AUTO_BRK_INTO_STBY 位设置为 1），则器件会在进入待机模式之前进入制动模式。此功能引入了新的时序要求，如下图所述。

DRV2624 具有触发脉冲的波形序列发生器图 7-19 具有触发脉冲的波形序列发生器
DRV2624 TRIG/INTZ 引脚保持高电平时具有触发电平行为的波形序列发生器图 7-21 TRIG/INTZ 引脚保持高电平时具有触发电平行为的波形序列发生器
DRV2624 播放启动和停止触发信号（脉冲）（RTP 或波形序列发生器）图 7-23 播放启动和停止触发信号（脉冲）（RTP 或波形序列发生器）
DRV2624 播放启动和停止触发信号（内部 GO 位）（RTP 或波形序列发生器）图 7-25 播放启动和停止触发信号（内部 GO 位）（RTP 或波形序列发生器）

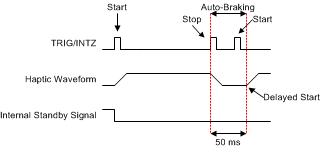

DRV2624 触发脉冲和延迟启动（RTP 或波形序列发生器）图 7-27 触发脉冲和延迟启动（RTP 或波形序列发生器）

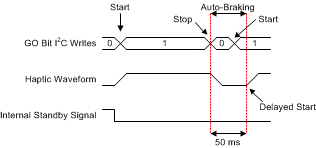

DRV2624 具有延迟启动的 GO 位触发器（RTP 或波形序列发生器）图 7-29 具有延迟启动的 GO 位触发器（RTP 或波形序列发生器）
DRV2624 具有触发电平的波形序列发生器图 7-20 具有触发电平的波形序列发生器
DRV2624 具有触发脉冲的快速启动停止（RTP 或波形序列发生器）图 7-22 具有触发脉冲的快速启动停止（RTP 或波形序列发生器）
DRV2624 播放启动和停止触发信号（电平）（RTP 或波形序列发生器）图 7-24 播放启动和停止触发信号（电平）（RTP 或波形序列发生器）

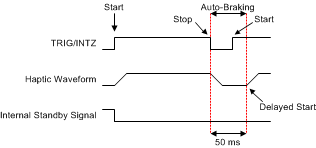

DRV2624 具有延迟启动的触发电平（RTP 或波形序列发生器）图 7-26 具有延迟启动的触发电平（RTP 或波形序列发生器）
DRV2624 触发脉冲和忽略脉冲的延迟启动（RTP 或波形序列发生器）图 7-28 触发脉冲和忽略脉冲的延迟启动（RTP 或波形序列发生器）
DRV2624 TRIG/INTZ 引脚保持高电平时的触发脉冲行为（RTP 或波形序列发生器）图 7-30 TRIG/INTZ 引脚保持高电平时的触发脉冲行为（RTP 或波形序列发生器）
