7.3.16.1 触发脉冲功能

触发脉冲功能允许外部处理器通过向 TRIG/INTZ 引脚发送脉冲来启动进程（波形序列发生器、RTP、诊断或校准）。进程会一直启动和播放，直到进程完成，此时器件会恢复待机模式以节能。如果在例程完成之前收到停止触发信号（另一个触发脉冲），则例程停止并且器件恢复待机状态。如果是诊断模式，停止触发信号会导致诊断例程中止，并且不会报告任何结果。如果是自动电平校准例程，停止触发信号会导致校准中止，除非 AUTO_CAL_TIME[2:0] 设置为触发控制；在这种情况下，完成校准需要停止触发信号，校准将顺利完成并提供预期的输出。另请注意，停止触发信号也可以通过向 GO 位写入 0 来实现。

最小脉冲宽度持续时间为 1µs，典型脉冲噪声持续时间较短。如果脉冲过长，则可能会出现以下说明中的极端情况。

注： 此情况适用于使用以下设置时：AUTO_BRK_INTO_STBY = 1（启用）、TRIG_PIN_FUNC = 0（外部脉冲触发器）和 MODE = 1（波形序列发生器模式）。如果 TRIG 引脚在自动制动期间未恢复低电平，则可能会错过 TRIG 上的后续高电平信号。这意味着 TRIG 高电平信号无法播放波形序列。自动制动时间为 (PLAYBACK_INTERVAL*10)。

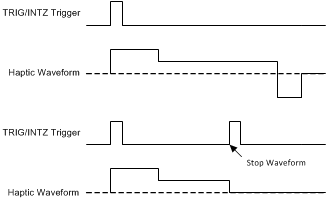

DRV2624 触发脉冲模式下的 TRIG/INTZ 功能图 7-4 触发脉冲模式下的 TRIG/INTZ 功能
