7.6.3.3 常规 I2C 运行

I2C 总线采用 SDA（数据）和 SCL（时钟）这两个信号在系统中的集成电路之间进行通信。总线以串行方式传输数据，一次传输一位。8 位地址和数据格式的传输方式是最高有效位 (MSB) 优先。此外，总线上传输的每个字节都由接收器件通过一个响应位进行响应。每次传输操作从控制器器件在总线上驱动启动条件开始，到控制器器件在总线上驱动停止条件结束。当时钟处于逻辑高电平时，总线使用数据引脚 (SDA) 上的转换来指示启动和停止条件。SDA 信号从高电平转换到低电平表示启动，而从低电平转换到高电平表示停止。正常的数据位转换必须发生在时钟周期的低电平时间内。图 7-8 展示了一个典型的序列。控制器器件生成 7 位外设地址和读写 (R/W) 位，以开始与外设器件通信。然后，控制器器件等待确认条件。外设器件会在确认时钟周期期间将 SDA 信号保持为低电平以指示确认。进行确认时，控制器会传输序列的下一个字节。每个器件都通过一个唯一的 7 位外设地址加上 R/W 位（1 个字节）进行寻址。所有兼容器件均使用线与连接，通过双向总线共享相同的信号。

在启动和停止条件之间可以传输的字节数没有限制。在传输最后一个字时，控制器会生成一个停止条件以释放总线。图 7-8 显示了一般的数据传输序列。

为 SDA 和 SCL 信号使用外部上拉电阻，以便为总线设置逻辑高电平。建议使用阻值在 660Ω 和 4.7kΩ 之间的上拉电阻器。请勿让 SDA 和 SCL 电压超出 DRV2624 电源电压 VDD。

注：

DRV2624 外设地址为 0x5A（7 位）或 1011010（二进制）。

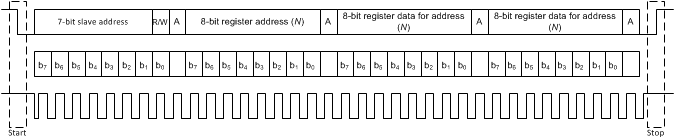

DRV2624 典型的 I2C 序列图 7-8 典型的 I2C 序列

DRV2624 器件作为 I2C 外设 1.8V 逻辑阈值运行，但可以在高达 VDD 电压下运行。器件地址为 0x5A （7位）或 1011010（二进制），相当于0xB4 （8位）用于写入，0xB5 （8 位）用于读取。
