6.12.5.16.1.4 HS200 模式

表 6-89 和图 6-69 展示了 MMC0 的开关特性 – HS200 模式。

表 6-89 MMC0 开关特性 – HS200 模式 请参阅图 6-73
编号 参数 最小值 最大值 单位
fop(clk) 工作频率，MMC0_CLK 200 MHz
HS2005 tc(clk) 周期时间，MMC0_CLK 5 ns
HS2006 tw(clkH) 脉冲持续时间，MMC0_CLK 高电平 2.12 ns
HS2007 tw(clkL) 脉冲持续时间，MMC0_CLK 低电平 2.12 ns
HS2008 td(clkL-cmdV) 延迟时间，MMC0_CLK 上升沿到 MMC0_CMD 转换 1.07 3.21 ns
HS2009 td(clkL-dV) 延迟时间，MMC0_CLK 上升沿到 MMC0_DAT[7:0] 转换 1.07 3.21 ns

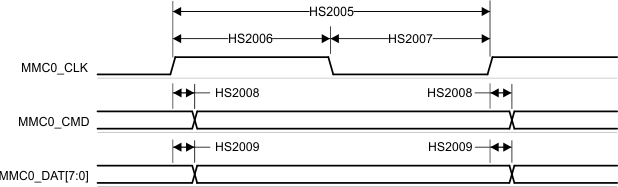

AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 MMC0 – HS200 模式 – 发送模式图 6-73 MMC0 – HS200 模式 – 发送模式
