6.12.5.16.2.7 UHS–I SDR104 模式

表 6-113 和图 6-84 展示了 MMC1/MMC2 的开关特性 – UHS-I SDR104 模式。

表 6-113 MMC1/MMC2 的开关特性 – UHS-I SDR104 模式 请参阅图 6-84
编号 参数 最小值 最大值 单位
fop(clk) 工作频率，MMCx_CLK 200 MHz
SDR1045 tc(clk) 周期时间，MMCx_CLK 5 ns
SDR1046 tw(clkH) 脉冲持续时间，MMCx_CLK 高电平 2.12 ns
SDR1047 tw(clkL) 脉冲持续时间，MMCx_CLK 低电平 2.12 ns
SDR1048 td(clkL-cmdV) 延迟时间，MMCx_CLK 上升沿到 MMCx_CMD 转换 1.07 3.21 ns
SDR1049 td(clkL-dV) 延迟时间，MMCx_CLK 上升沿到 MMCx_DAT[3:0] 转换 1.07 3.21 ns

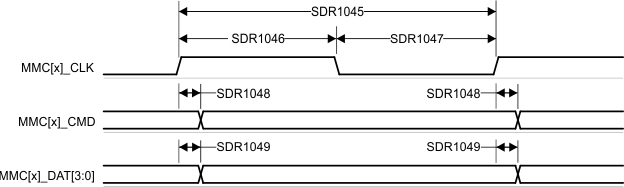

AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 MMC1/MMC2 – UHS-I SDR104 – 发送模式图 6-95 MMC1/MMC2 – UHS-I SDR104 – 发送模式
