6.12.4.1.4 WKUP_LFOSC0 LVCMOS 数字时钟源

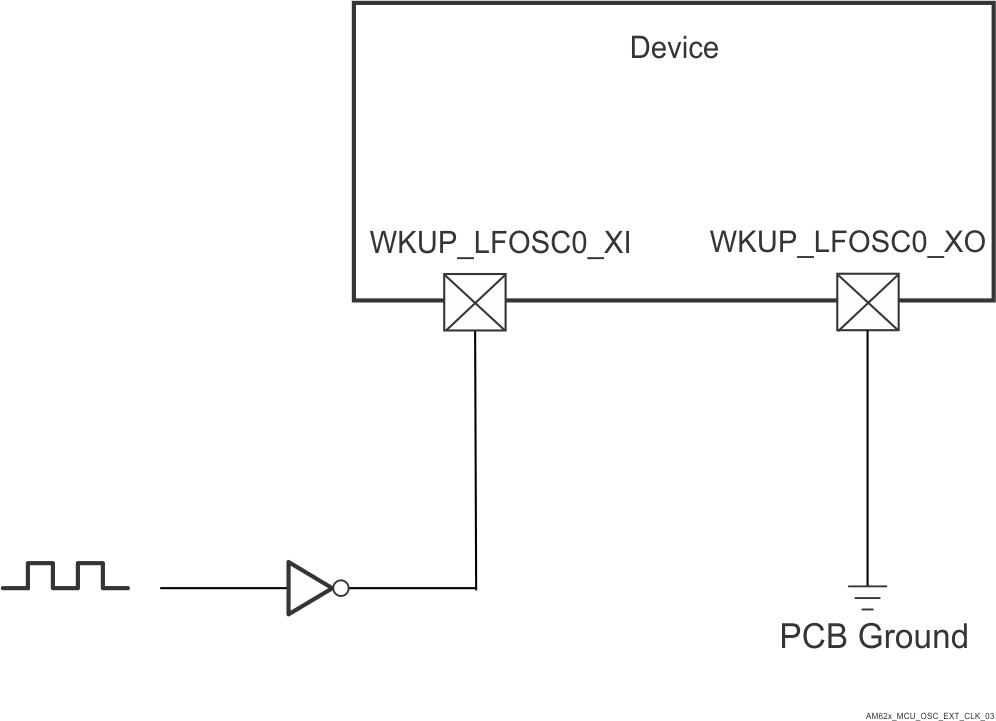

图 6-24 展示了当 WKUP_LFOSC0_XI 连接到 1.8V LVCMOS 方波数字时钟源时建议的振荡器连接。

AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 与 1.8V LVCMOS 兼容的时钟输入图 6-24 与 1.8V LVCMOS 兼容的时钟输入
