6.12.4.1.5 未使用 WKUP_LFOSC0

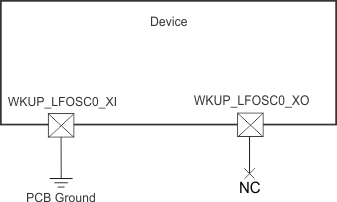

图 6-25 展示了未使用 WKUP_LFOSC0 时建议的振荡器连接。

AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 未使用 WKUP_LFOSC0图 6-25 未使用 WKUP_LFOSC0
