6.12.5.7.1 迹线
表 6-50 布线时序条件
参数 最小值 最大值 单位
输出条件
CL 输出负载电容 2 5 pF
PCB 连接要求
td(Trace Mismatch) 所有布线之间的传播延迟不匹配 200 ps
表 6-51 布线开关特性
编号 参数 最小值 最大值 单位
1.8V 模式
DBTR1 tc(TRC_CLK) TRC_CLK 周期时间 6.83 ns
DBTR2 tw(TRC_CLKH) 脉冲宽度，TRC_CLK 高电平 2.66 ns
DBTR3 tw(TRC_CLKL) 脉冲宽度，TRC_CLK 低电平 2.66 ns
DBTR4 tosu(TRC_DATAV-TRC_CLK) 输出建立时间，TRC_DATA 到 TRC_CLK 边沿有效的时间 0.85 ns
DBTR5 toh(TRC_CLK-TRC_DATAI) 输出保持时间，TRC_CLK 边沿到 TRC_DATA 无效 0.85 ns
DBTR6 tosu(TRC_CTLV-TRC_CLK) 输出建立时间，TRC_CTL 到 TRC_CLK 边沿有效的时间 0.85 ns
DBTR7 toh(TRC_CLK-TRC_CTLI) 输出保持时间，TRC_CLK 边沿到 TRC_CTL 无效 0.85 ns
3.3V 模式
DBTR1 tc(TRC_CLK) TRC_CLK 周期时间 8.78 ns
DBTR2 tw(TRC_CLKH) 脉冲宽度，TRC_CLK 高电平 3.64 ns
DBTR3 tw(TRC_CLKL) 脉冲宽度，TRC_CLK 低电平 3.64 ns
DBTR4 tosu(TRC_DATAV-TRC_CLK) 输出建立时间，TRC_DATA 到 TRC_CLK 边沿有效的时间 1.10 ns
DBTR5 toh(TRC_CLK-TRC_DATAI) 输出保持时间，TRC_CLK 边沿到 TRC_DATA 无效 1.10 ns
DBTR6 tosu(TRC_CTLV-TRC_CLK) 输出建立时间，TRC_CTL 到 TRC_CLK 边沿有效的时间 1.10 ns
DBTR7 toh(TRC_CLK-TRC_CTLI) 输出保持时间，TRC_CLK 边沿到 TRC_CTL 无效 1.10 ns

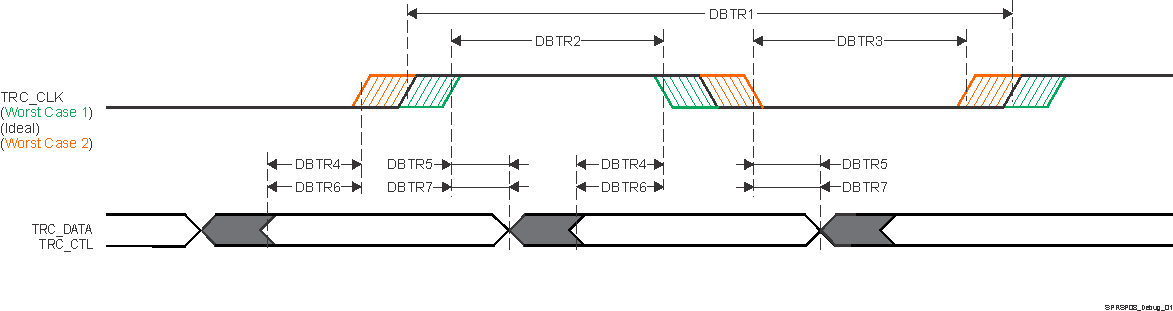

AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 布线开关特性图 6-39 布线开关特性
