6.12.5.16.1.6 高速模式

表 6-105、图 6-74、表 6-106 和图 6-75 展示了 MMC0 的时序要求和开关特性 – 高速模式。

表 6-92 MMC0 的时序要求 – 高速模式 请参阅图 6-69
编号 最小值 最大值 单位
HS1 tsu(cmdV-clkH) 建立时间，在 MMC0_CLK 上升沿之前 MMC0_CMD 有效 2.24 ns
HS2 th(clkH-cmdV) 保持时间，在 MMC0_CLK 上升沿之后 MMC0_CMD 有效 1.66 ns
HS3 tsu(dV-clkH) 建立时间，在 MMC0_CLK 上升沿之前 MMC0_DAT[3:0] 有效 2.24 ns
HS4 th(clkH-dV) 保持时间，在 MMC0_CLK 上升沿之后 MMC0_DAT[3:0] 有效 1.66 ns
AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 MMC0 – 高速 – 接收模式图 6-76 MMC0 – 高速 – 接收模式
表 6-93 MMC0 的开关特性 – 高速模式 请参阅图 6-75
编号 参数 最小值 最大值 单位
fop(clk) 工作频率，MMC0_CLK 50 MHz
HS5 tc(clk) 周期时间。MMC0_CLK 20 ns
HS6 tw(clkH) 脉冲持续时间，MMC0_CLK 高电平 9.2 ns
HS7 tw(clkL) 脉冲持续时间，MMC0_CLK 低电平 9.2 ns
HS8 td(clkL-cmdV) 延迟时间，MMC0_CLK 下降沿到 MMC0_CMD 转换 -1.8 2.2 ns
HS9 td(clkL-dV) 延迟时间，MMC0_CLK 下降沿到 MMC0_DAT[3:0] 转换 -1.8 2.2 ns

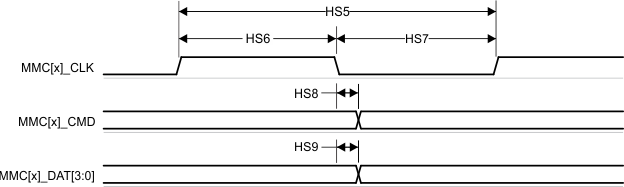

AM62A7 AM62A7-Q1 AM62A3 AM62A3-Q1 AM62A1 AM62A1-Q1 MMC0 – 高速 – 发送模式图 6-77 MMC0 – 高速 – 发送模式
