ZHCU877B May 2021 – October 2023

摘要

本技术用户指南介绍了 AM64x SKEVM 的硬件架构。AM64x 处理器包含一个双核 64 位 Arm-Cortex A53 微处理器，2 个双核 Arm® Cortex®-R5F MCU 和一个 Arm Cortex-M4F MCU。

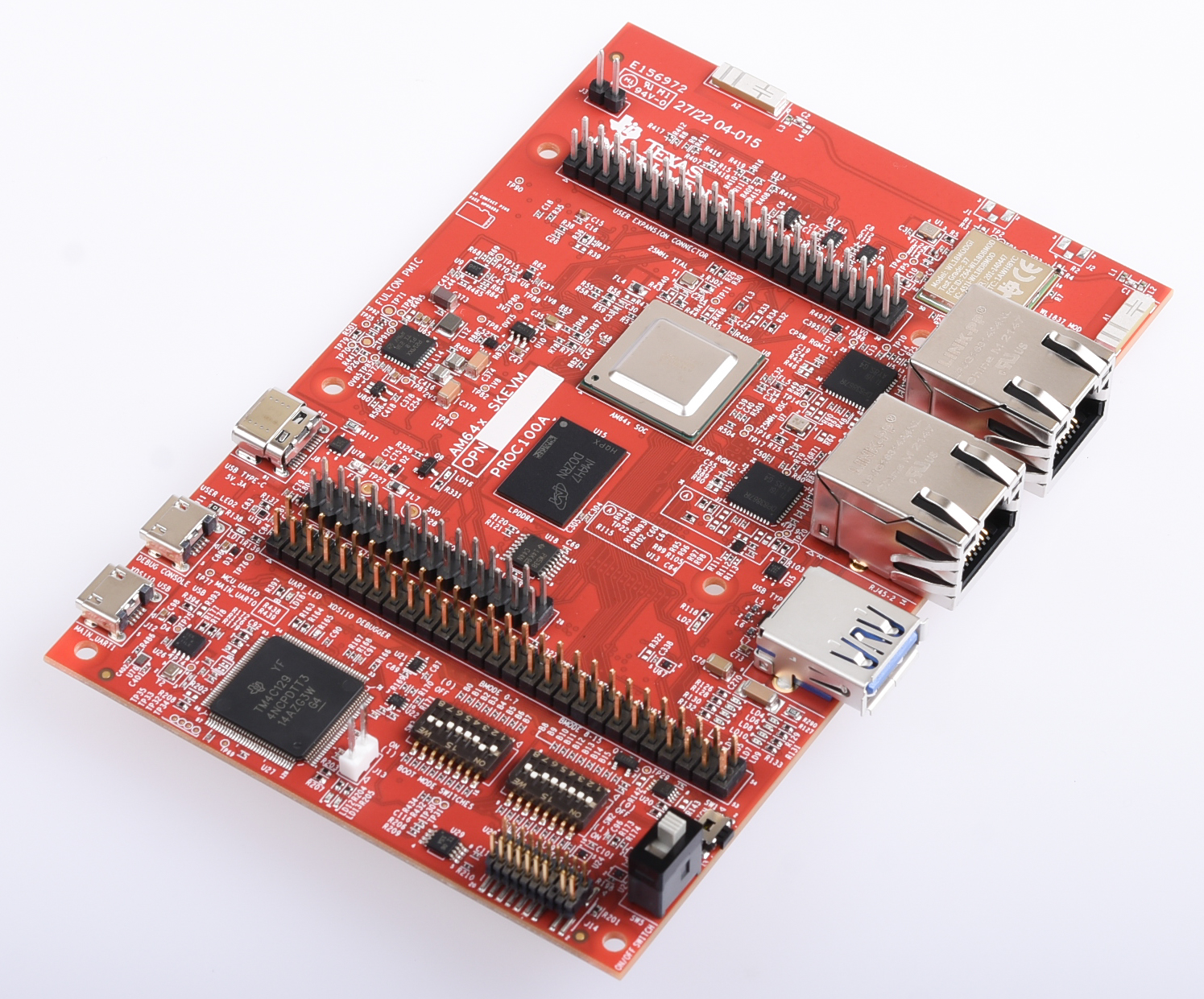

AM64x 入门套件是一个独立测试和开发平台，非常适合用于加速下一个设计的原型设计阶段。该套件包括：有线和无线连接、三个扩展头、多个引导选项和灵活的调试功能。

此入门套件还配有 TI 的 AM64x 处理器和优化的功能集，允许用户使用基于以太网的接口、USB 接口、有线串行接口以及 2.4GHz 和 5GHz 无线通信制造商业和工业器件。两个板载 1Gbps 以太网端口用于有线连接，此外还有三个扩展头（PRU、MCU、User）用于扩展电路板功能。此入门套件采用标准串行协议（如 UART、I2C 和 SPI），可用作通信网关与多个其他器件进行连接。该入门套件从标准 USB-C 端口接收 5V 电源，支持用户访问 AM64x 的 R5F 内核，使器件非常适合用作可编程逻辑控制器 (PLC) 或电机控制器，可实时处理传感器输入并管理外设，同时在 A53 内核上运行 Linux，并使器件作为远程工业通信网络中的中央引擎。嵌入式仿真逻辑允许使用标准开发工具（例如 TI 的 Code Composer Studio™）进行仿真和调试。

注：此评估板是预量产版本，具有若干已知问题，这些问题不得带入生产系统。相关详细信息，请参阅节 5。
