4.4.8.2.4 板 ID EEPROM 接口

AM64x 处理器由其版本和序列号（存储在板载 EEPROM 中）进行标识。板 ID 存储器应配置为对地址 0x51 进行响应。使用来自 Microchip 的 AT24C512C-MAHM-T，它与 SOC 的 I2C0 端口连接。EEPROM 的 I2C 地址可以修改，方法是将 A0、A1、A2 引脚设为 LOW。写保护输入如果连接到 GND，则允许执行正常写入操作。当 WP 引脚直接连接到 VCC 时，将禁止执行对受保护存储器的所有写入操作。如果引脚保持悬空，则 WP 引脚将从内部下拉至 GND。WP 在此处通过 10k 电阻器连接 GND。

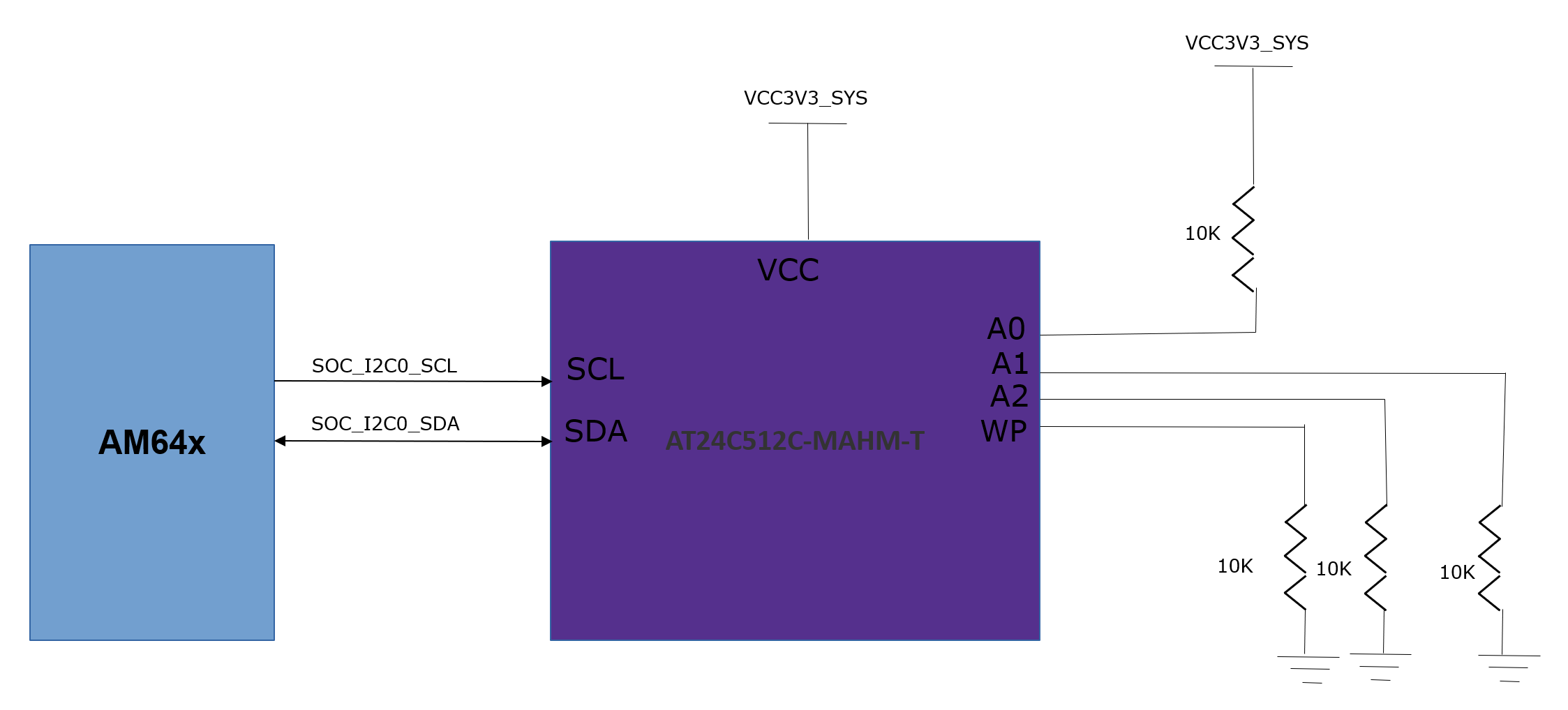

GUID-3E09CD1E-244C-4626-A761-516D91851F3F-low.png图 4-18 板 ID EEPROM
