4.7.1 设置

图 4-20 和 表 4-11 所示为跳线和 DIP 开关配置。

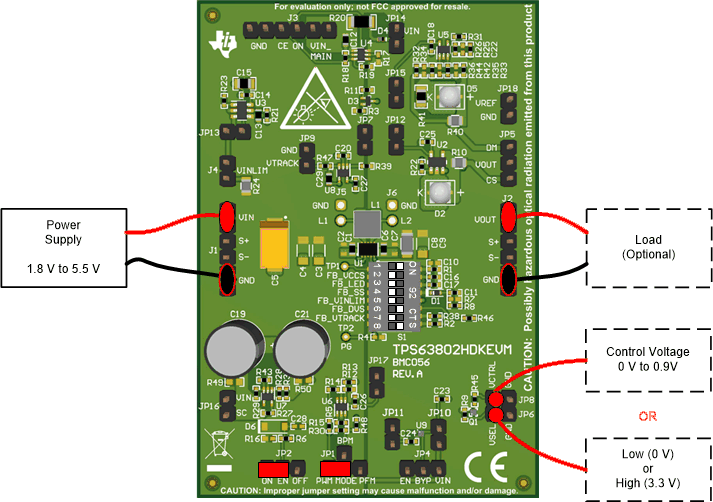

GUID-BD1F33BE-4A0E-46B3-AED3-0D23BFD5FB81-low.gif图 4-20 动态电压调节的快速启动连接
表 4-11 实现动态电压调节的跳线配置
指示符 引脚 引脚名称 说明
J1 1、2 VIN 连接电源设置为 3.3V 的正极端子。
5、6 GND 连接电源的 GND 端子。
J2 1、2 VOUT 连接负载的正极端子。
5、6 GND 连接负载的 GND 端子。
JP1 2、3 MODE、PWM 引脚 2 和 3 短接以将 TPS63802 设置为强制 PWM 模式。
JP2 2、3 EN、ON 引脚 2 和 3 短接以启用 TPS63802。
JP6 1、2 GND、VSEL 两电平电压选择：将高 (3.3V) 或低电平 (0V) 信号连接到引脚 2。请勿连接 JP8。(1)
JP8 1、2 GND、VCTRL 模拟电压控制：连接 0V 至 0.9V 之间的模拟控制电压。请勿连接 JP6。(1)
所有其他 JPx 和 Jx 请勿连接。
S1 Pos 1、Pos 6 和 Pos 8 设为 ON。
所有其他 设为 OFF。
(1) 仅使用两个功能的其中之一，请勿连接其他跳线。
