4.5.1 设置

图 4-13 and 表 4-7 show the jumper and dip switch configuration.

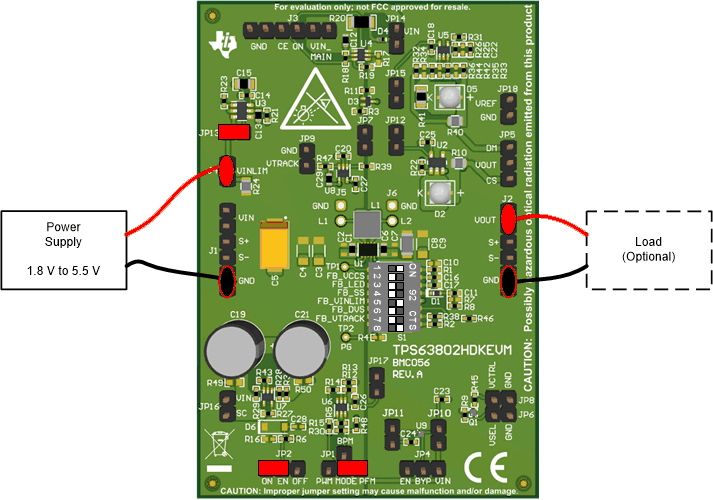

GUID-D03BD6E0-0896-4D41-8361-57800BDF2650-low.gif图 4-13 输入电流限制的快速启动连接
表 4-7 实现输入电流限制的跳线配置
指示符 引脚 引脚名称 说明
J1 1、2 VIN 请勿连接。
5、6 GND 连接电源的 GND 端子。
J2 1、2 VOUT 连接负载的正极端子。
5、6 GND 连接负载的 GND 端子。
J4 1、2 VINLIM 连接电源设置在 1.8V 至 5.5V 之间的正极端子。
JP1 1、2 PFM、MODE 引脚 1 和 2 短接以选择 PFM 模式。
JP2 2、3 EN、ON 引脚 2 和 3 短接以启用 TPS63802。
JP13 1、2 短接后，连接电源和 U3。
所有其他 JPx 和 Jx 请勿连接。
S1 Pos 1、Pos 5 和 Pos 8 设为 ON。
所有其他 设为 OFF。
