4.2 备用电源

备用电源是主电源故障时为负载提供紧急电源的电力系统。适当的备用电源通过供应储存在备用电容器或电池中的能源，在主电源中断时提供瞬时保护，且无干扰。这种备用电源通常用于保护固态硬盘 (SSD)、车载诊断 (OBD)、存储系统等设备，这样一来，当电力意外中断时，这些设备不会发生故障或丢失数据。

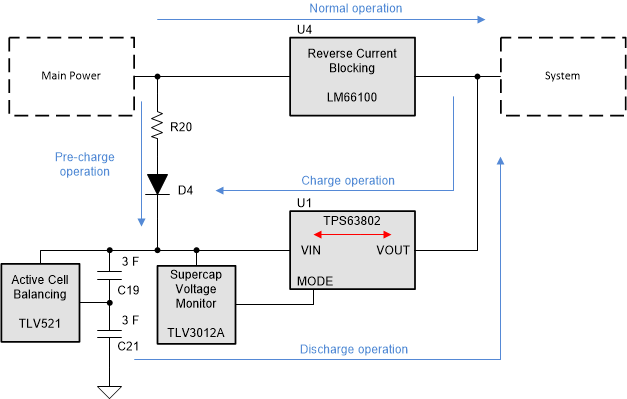

图 4-2 所示为方框图以及各操作。TPS63802 降压/升压转换器双向运行，支持在输入和输出之间进行能量传输。因此，在标准操作期间，主电源直接为负载供电，备用电容器使用通过 TPS63802 降压/升压转换器的反向电流进行充电。在备份操作期间，降压/升压转换器从备用电容器向系统供电。

GUID-CA76F37C-03D8-4AAC-9EBE-CFD32D1ED6DF-low.gif图 4-2 备用电源方框图
