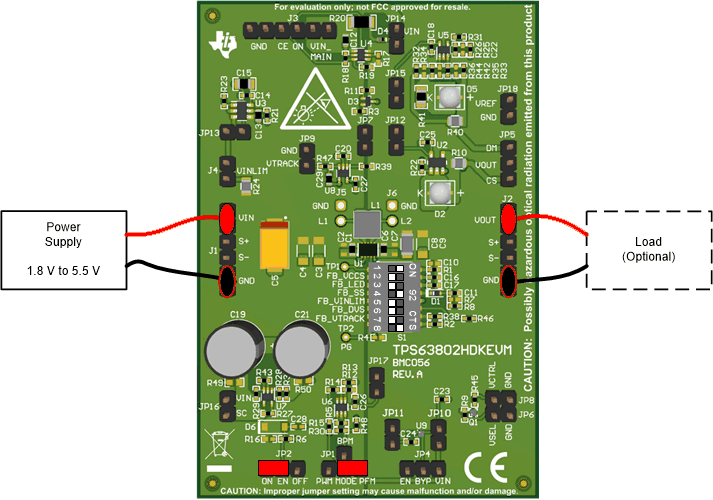

图 4-15 和 表 4-9 所示为跳线和 DIP 开关配置。
表 4-9 延长软启动时间或限制浪涌电流的跳线配置
指示符 |
引脚 |
引脚名称 |
说明 |
J1 |
1、2 |
VIN |
连接电源设置在 1.8V 至 5.5V 之间的正极端子。 |
5、6 |
GND |
连接电源的 GND 端子。 |
J2 |
1、2 |
VOUT |
连接负载的正极端子。 |
5、6 |
GND |
连接负载的 GND 端子。 |
JP1 |
1、2 |
PFM、MODE |
引脚 1 和 2 短接以选择 PFM 模式。 |
JP2 |
2、3 |
EN、ON |
引脚 2 和 3 短接以启用 TPS63802。 |
所有其他 JPx 和 Jx |
|
|
请勿连接。 |
S1 |
Pos 1、Pos 4 和 Pos 8 |
|
设为 ON。 |
所有其他 |
|
设为 OFF。 |
