4.3.1 设置

警告：

2 类危险本产品可能发出有害的光辐射。请勿直视灯光，眼睛可能会受伤。

图 4-8 和 表 4-3 所示为跳线和 DIP 开关配置。

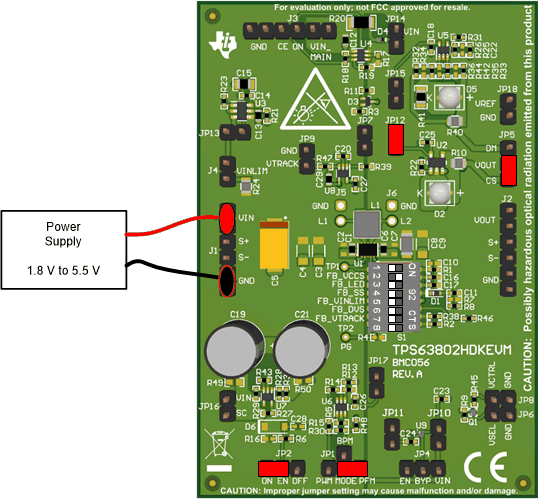

GUID-38DB80E8-3607-4A38-8F59-F25943D18C9A-low.gif图 4-8 高侧恒流 LED 驱动器的快速启动连接
表 4-3 高侧恒流 LED 驱动器的跳线配置
指示符 引脚 引脚名称 说明
J1 1、2 VIN 连接电源设置在 1.8V 至 5.5V 之间的正极端子。
5、6 GND 连接电源的 GND 端子。
JP1 1、2 PFM、MODE 引脚 1 和 2 短接以选择 PFM 模式。
JP2 2、3 EN、ON 引脚 2 和 3 短接以启用 TPS63802。
JP5 1、2 CS、VOUT 引脚 1 和 2 短接以连接 VOUT 和 D2。
JP12 1、2 短接后，连接电源和 U2。
所有其他 JPx 和 Jx 请勿连接。
S1 Pos 2 设为 ON。
所有其他 设为 OFF。
