设置

图 4-27表 4-14 所示为跳线和 DIP 开关配置。

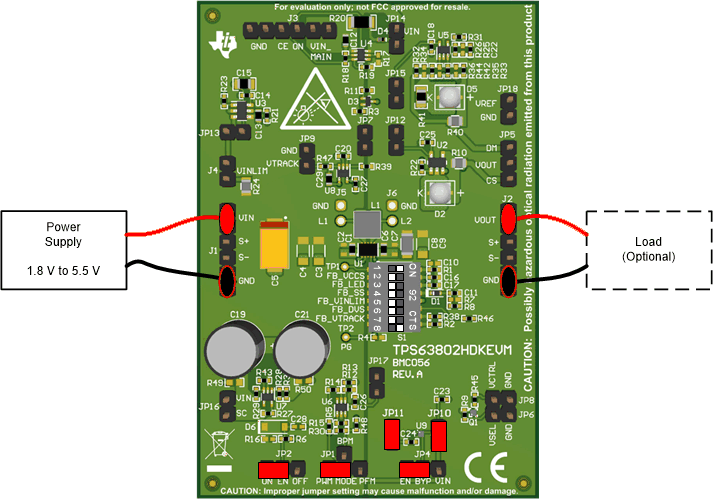

GUID-619D9C71-47F6-4E05-8984-70F6DDFE6A6D-low.gif图 4-27 旁路模式的快速启动连接
表 4-14 旁路模式的跳线配置
指示符 引脚 引脚名称 说明
J1 1、2 VIN 连接电源设置在 1.8V 至 5.5V 之间的正极端子。
5、6 GND 连接电源的 GND 端子。
J2 1、2 VOUT 连接负载的正极端子。
5、6 GND 连接负载的 GND 端子。
JP1 2、3 MODE、PWM 引脚 2 和 3 短接以启用强制 PWM 模式。
JP2 1、2 或 2、3 OFF、EN 或 EN、ON 引脚 1 和 2 短接以启用旁通功能(TPS63802 已禁用)。
引脚 2 和 3 短接以启用 TPS63802。
JP4 1、2 EN、BYP 引脚 1 和 2 短接以启用 U9。
JP10 1、2 短接后,连接 VIN 和 U9。
JP11 1、2 短接后,连接 U9 和 VOUT。
所有其他 JPx 和 Jx 请勿连接。
S1 Pos 1 和 Pos 8 设为 ON。
所有其他 设为 OFF。
