4.7 动态电压调节

本章讨论了两个解决方案：一种是两电平电压选择，另一种是模拟信号控制。两者都旨在实现运行过程中输出电压目标的动态变化。

区别在于“两电平电压选择”是用数字信号控制 FET，并且只有两个目标选择；而“模拟信号控制”使用 DAC 或其他模拟基准电压，It can control the output voltage with multiple target values within the available range.

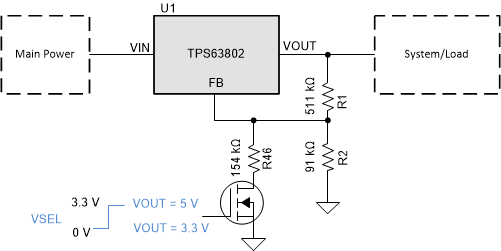

GUID-1F896AE7-F38D-4BBD-98D9-93061C4C8604-low.gif图 4-18 两电平动态电压调节的方框图

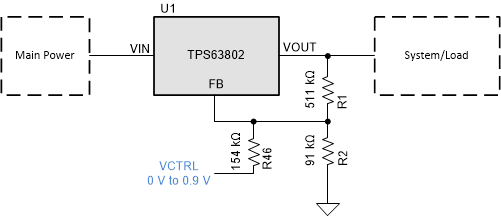

GUID-216BEE82-E7B3-4F8E-8843-882FA26332E0-low.gif图 4-19 模拟动态电压调节的方框图
