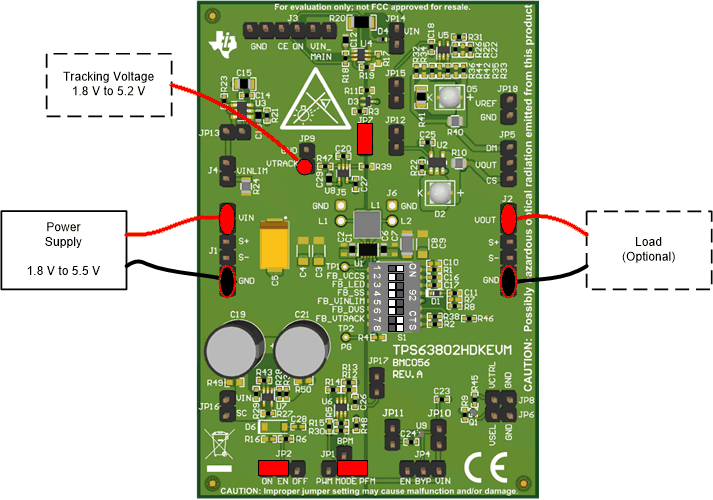

图 4-24 和 表 4-13 所示为跳线和 DIP 开关配置。
指示符 | 引脚 | 引脚名称 | 说明 |
---|---|---|---|
J1 | 1、2 | VIN | 连接电源设置在 1.8V 至 5.5V 之间的正极端子。 |
5、6 | GND | 连接电源的 GND 端子。 | |
J2 | 1、2 | VOUT | 连接负载的正极端子。 |
5、6 | GND | 连接负载的 GND 端子。 | |
JP1 | 1、2 | PFM、MODE | 引脚 1 和 2 短接以选择 PFM 模式。 |
JP2 | 2、3 | EN、ON | 引脚 2 和 3 短接以启用 TPS63802。 |
JP7 | 1、2 | 短接后,连接电源和 U8。 | |
JP9 | 1、2 | GND、VTRACK | 连接跟踪电压(1.8V 至 5.2V)以设置输出电压。 |
所有其他 JPx 和 Jx | 请勿连接。 | ||
S1 | Pos 1、Pos 7 和 Pos 8 | 设为 ON。 | |
所有其他 | 设为 OFF。 |
