5.5 BR 检测 RN 断开连接

在网状网络运行期间，由于功率损耗、信号不良或其他环境因素，某些路由器节点可能会断开连接。为了了解边界路由器检测到这种断开连接所需的时间，图 5-14 概述了一个将两个路由器节点连接到边界路由器 1 的测试场景。

在测试期间，路由器节点 2 断开连接。记录边界路由器 1 检测到此变化所用的时间。

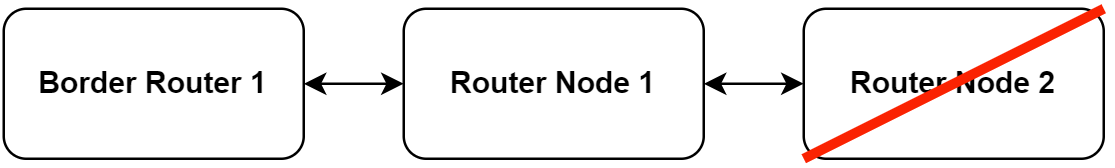

BR 检测 RN 断开连接的示例图 BR 检测 RN 断开连接的示例图图 5-14 BR 检测 RN 断开连接的示例图

使用不同的网络配置时，通过 SysConfig 更改 BR 和 RN 断开连接检测用时，如 图 5-15 所示。

最大限度地提高响应能力，BR 和 RN 断开连接检测用时设置图 5-15 最大限度地提高响应能力，BR 和 RN 断开连接检测用时设置

每项配置的默认值如 表 5-1 所示。选择这些值是为了减少对网络的影响，但通过采用激进的路由刷新策略或采用其他应用方法，仍可加快检测速度。

表 5-1 BR 和 RN 断开连接检测用时的网络配置默认设置
网络配置 默认路由器节点断开连接检测用时（以分钟为单位） 默认边界路由器断开连接检测用时（以分钟为单位）
最大限度地提高可扩展性 480 90
平衡模式 240 60
最大限度地提高响应能力 120 30

表 4 概述了边界路由器 1 检测路由器节点 2 断开连接所需的时间。

表 5-2 BR 检测 RN 断开连接的用时，适用于“最大限度地提高响应能力”、“平衡模式”、“最大限度地提高可扩展性”网络配置
网络配置 检测断开连接的用时（以分钟为单位）
最大限度地提高可扩展性 478
平衡模式 238
最大限度地提高响应能力 119

考虑到协议计时器和测量精度，测得的时间与 SysConfig 中为每种网络标准设置的默认检测时间相匹配。
