8.1 边缘增强 (EE)

EE 模块参数和 LUT 由插件根据用户输入的阈值和斜率自动生成。

注：

为了使 EE 模块在 AM6xA 上生效，请启用 ee_mode，如下所示：

  • 打开 /opt/edgeai-tiovx-modules/src/tiovx_viss_module.c 并找到 ee_mode
  • 通过设置 ee_mode 来启用边沿增强，如下所示：
    • obj->params.fcp[0].ee_mode = TIVX_VPAC_VISS_EE_MODE_Y8;
  • 在调优颜色校正后捕捉 YUV 图像。将此图像加载到调优工具的 EE 插件中。
  • 将 Tuning Method 设置为 Semi-Automatic
  • 处理 插件以切换到 EE 调优 GUI。图 8-1 展示了 EE 调优 GUI 和每个控件的详细信息
  • 使用 Enable 部分中的 On 或 Off 单选按钮启用或禁用 Edge Enhancer
  • 通过将 Gain 设置为 '0' 来禁用 Edge Sharpener
  • 要看到 EE 生效，请在 Semi-Automatic 调优 GUI 中选择其中一个 Image Sources，然后选择 Apply 按钮。

图 8-2 和图 8-3 分别显示了 EE 调优之前 和之后 的调优工具输出示例。

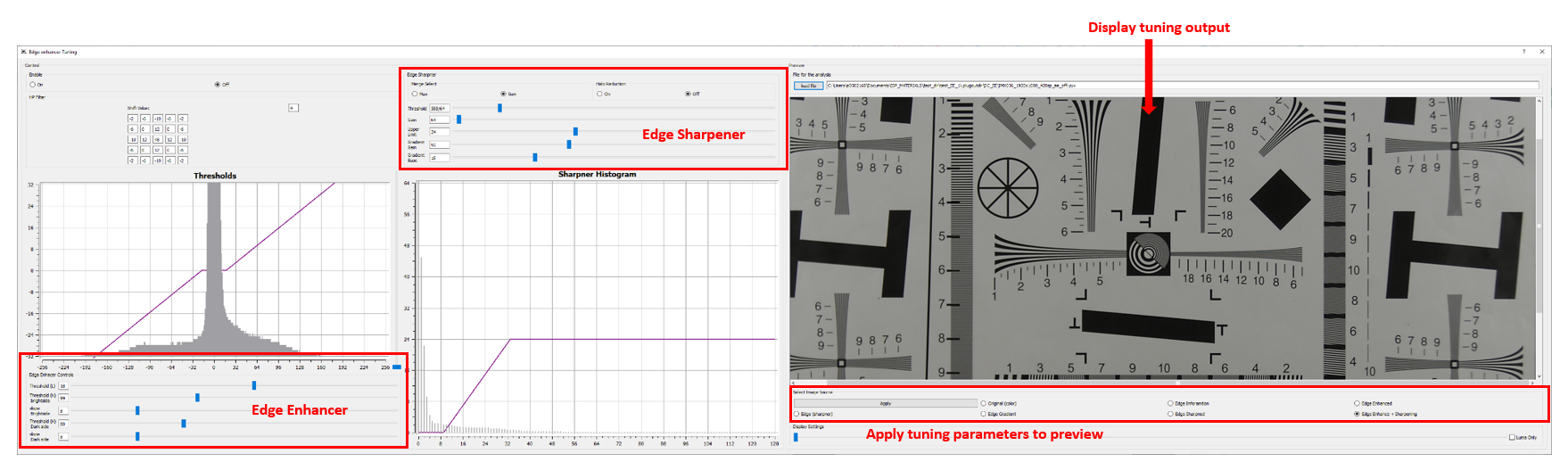

EE Semi-Automatic 调优 GUI图 8-1 EE Semi-Automatic 调优 GUI
EE 调优之前的 YUV 图像输入图 8-2 EE 调优之前的 YUV 图像输入

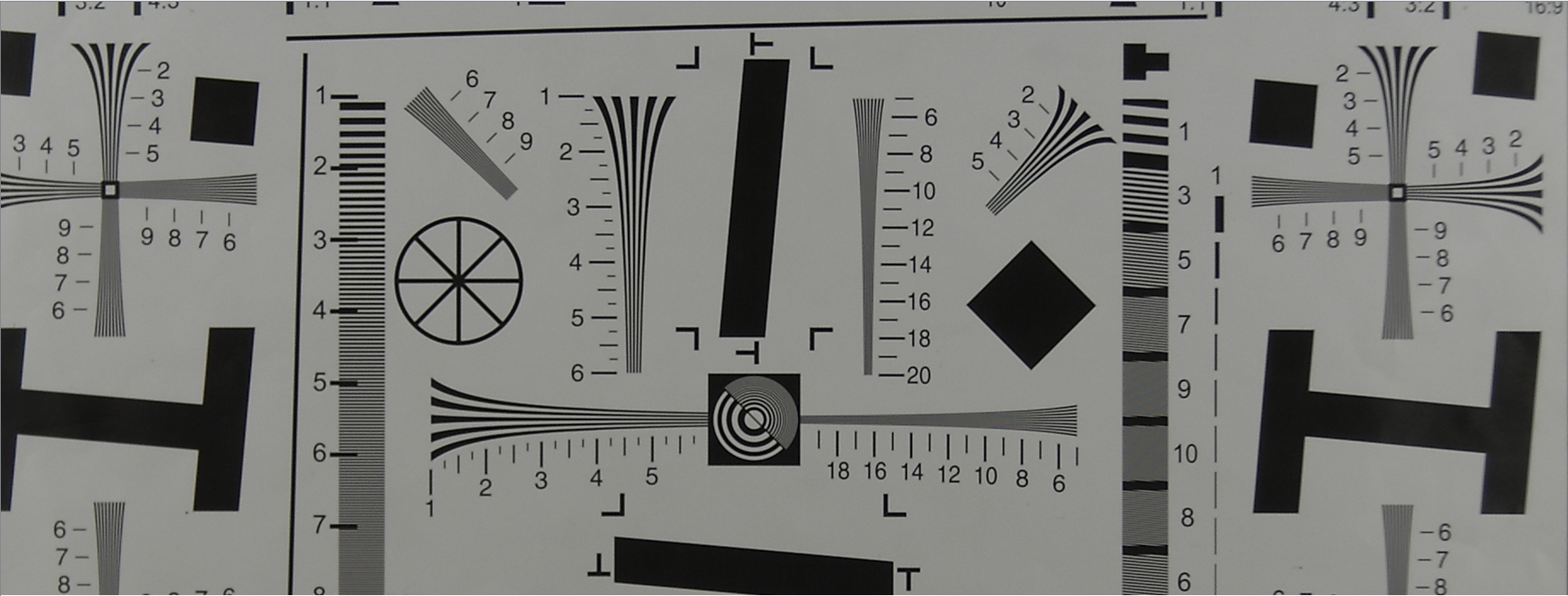

EE 调优之后的 YUV 图像输出图 8-3 EE 调优之后的 YUV 图像输出
