9.2.2 YUV 捕捉

YUV 捕捉可保存来自 VISS 节点输出的 YUV 图像。此图像是 LDC 或标量之前 ISP 的输出。宽度、高度和位深度由 VISS 节点决定。

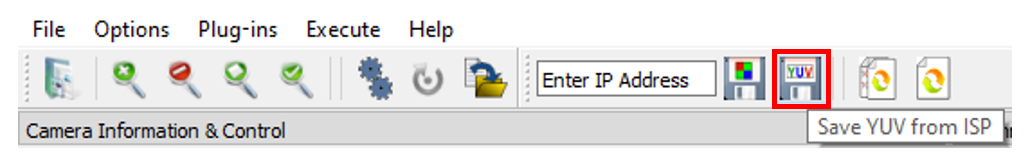

YUV 捕捉图 9-3 YUV 捕捉
