7.6.1 捕获不同照明条件下的原始图像

要调优 AWB，需要在不同的照明条件下捕获原始图像。这些图像将在下一步颜色校正调优中再次使用。以下总结说明了如何捕获所需图像（有关详细信息，请参阅 AWB 插件指南）：

  • 将照明条件设置为：D65、D50、TL84 和 A 灯（一次一个）
  • 将色卡直立置于灯箱中并使其位于摄像头 FOV 的中间
    • 确保棕色色片位于第一行的左上角，黑色色片位于最后一行的右下角
  • 针对每种照明条件捕获曝光良好的原始图像
    • 等待自动曝光调整稳定下来（监视器上的实时视频输出足够明亮，且白色色片上没有出现明显饱和或剪裁。此过程通常在几秒钟内完成。）
    • 使用初始配置运行实时视频流式传输
    • 原始图像可以通过以下两种方式之一进行捕获：
      • 停止用于流式传输的 GStreamer 流水线。然后运行新的 GStreamer 流水线以捕获原始图像（传感器曝光设置在 GStreamer 运行之间保持不变）。
      • 如果 AM62A EVM 和 PC 连接到同一以太网，调优工具还可以直接通过以太网从 EVM 捕获原始图像。在 DCC 调优工具的工具栏中，输入 EVM 的 IP 地址并捕获原始图像，如下所示。有关更多详细信息，请参阅调优工具的用户指南。

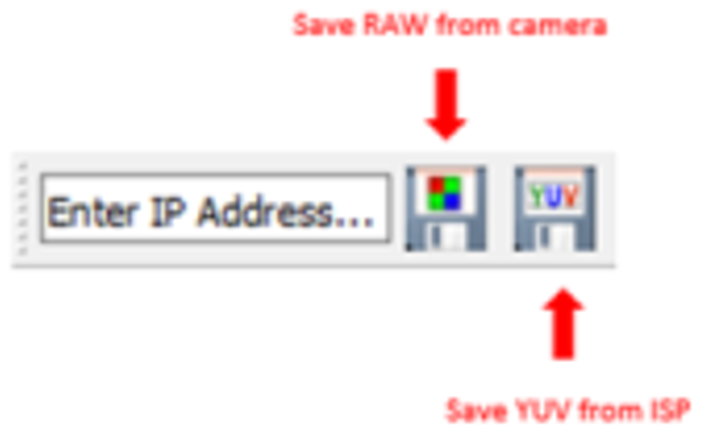

DCC 调优工具的实时捕获功能图 7-10 DCC 调优工具的实时捕获功能

图 7-11 至图 7-14 是所有上述照明条件下曝光良好的捕获示例（请注意由照明颜色引起的颜色差异）：

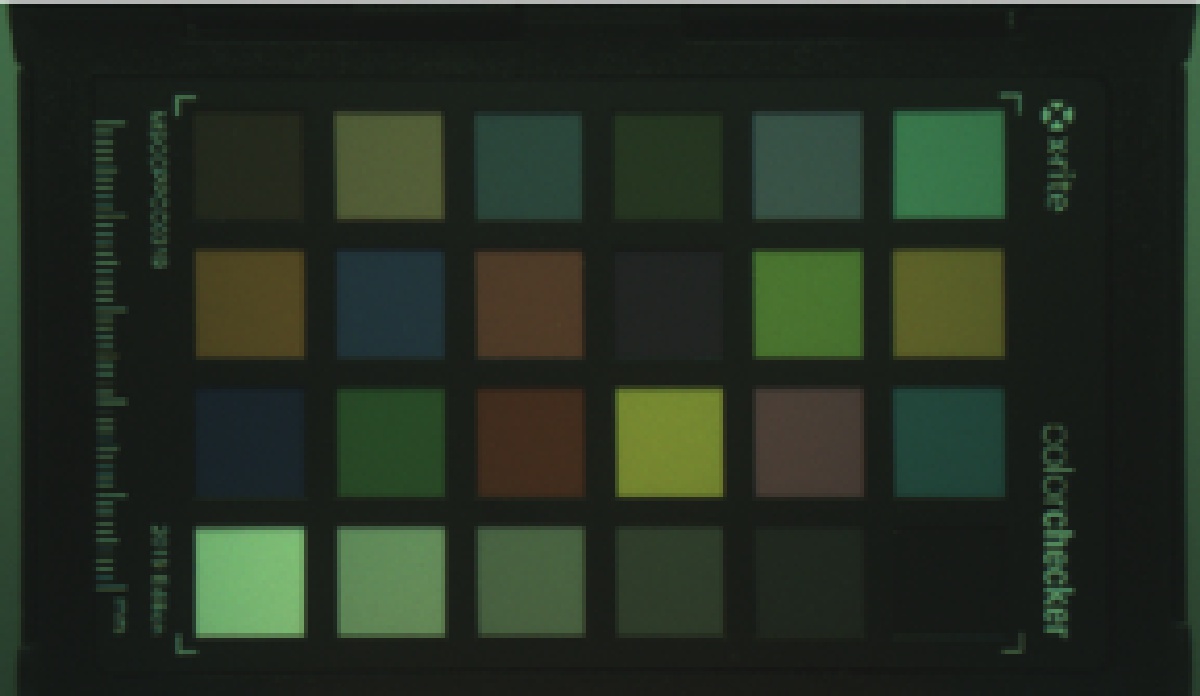

使用 D50 照明时捕获的色卡图像图 7-11 使用 D50 照明时捕获的色卡图像

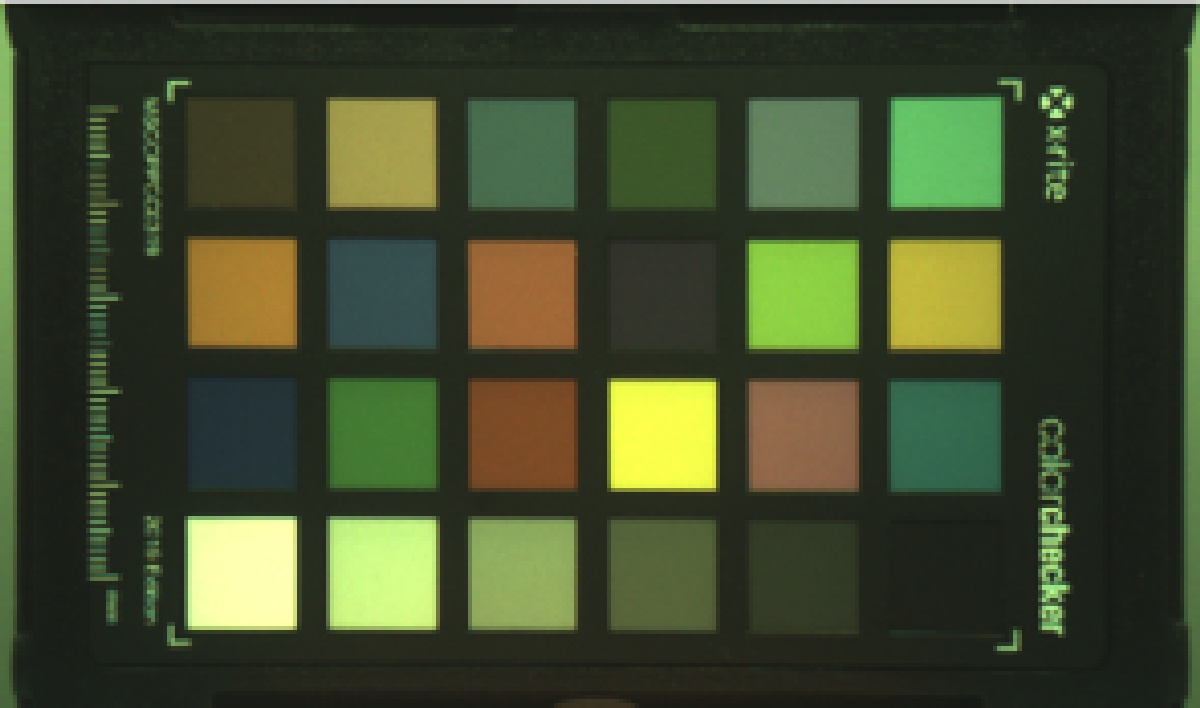

使用 TL84 照明时捕获的色卡图像图 7-13 使用 TL84 照明时捕获的色卡图像

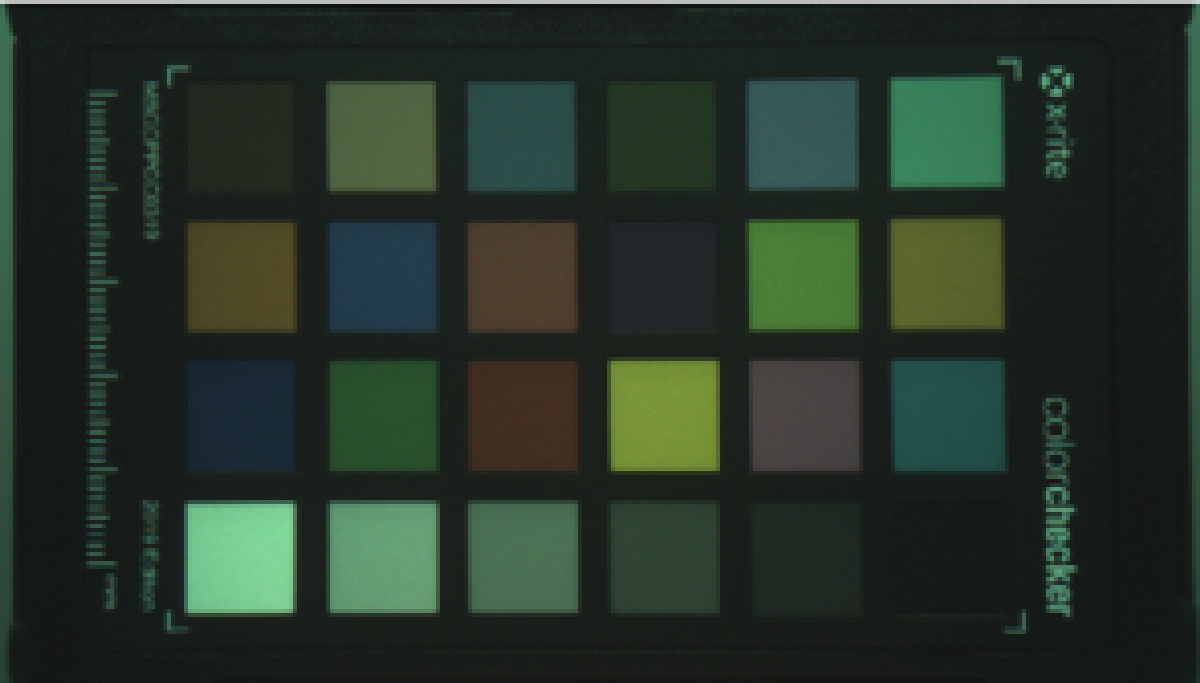

使用 D65 照明时捕获的色卡图像图 7-12 使用 D65 照明时捕获的色卡图像

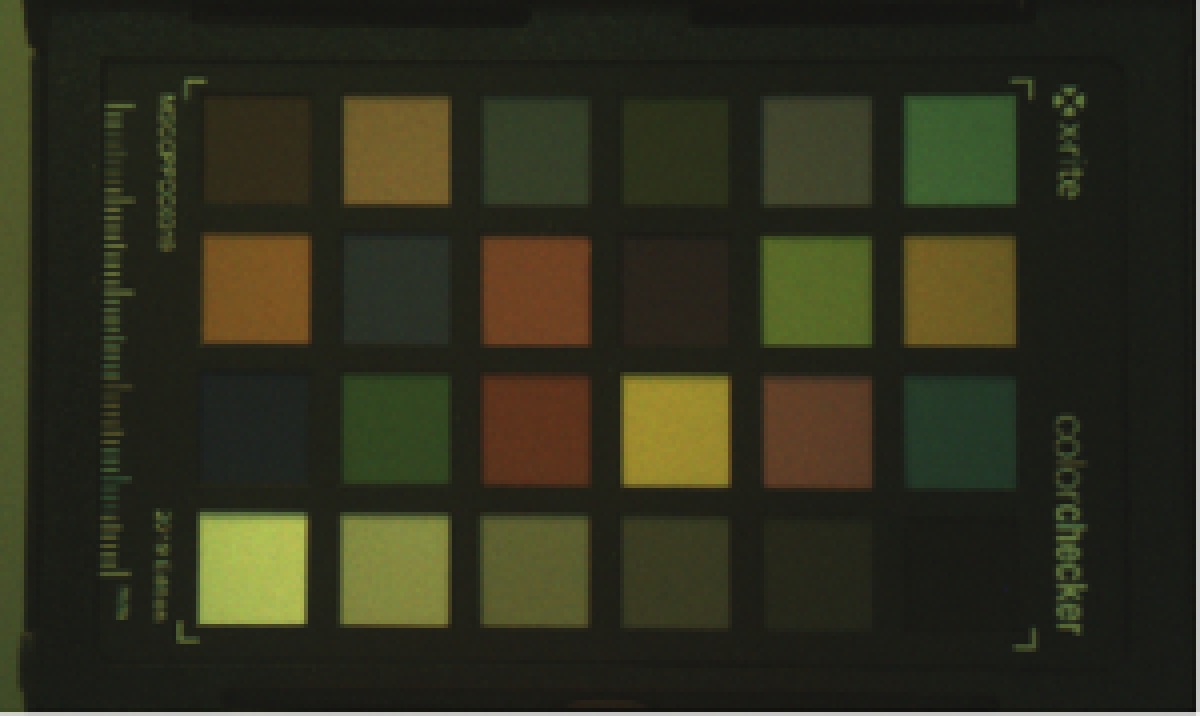

使用 A 灯时捕获的色卡图像图 7-14 使用 A 灯时捕获的色卡图像
