11.4.1.1 1.8V 数字和模拟布局 - TMDS273GPEVM

在 AM273 GPEVM 上，1.8V 平面位于第 10 层，范围从 PMIC 的输出到位于第 1 层的电流检测分流电阻器。从分流电阻器，1.8V 平面在第 6 层上布线至 AM273 器件，此处，过孔连接到顶层上的 BGA 焊球焊盘和底层上的去耦电容器。

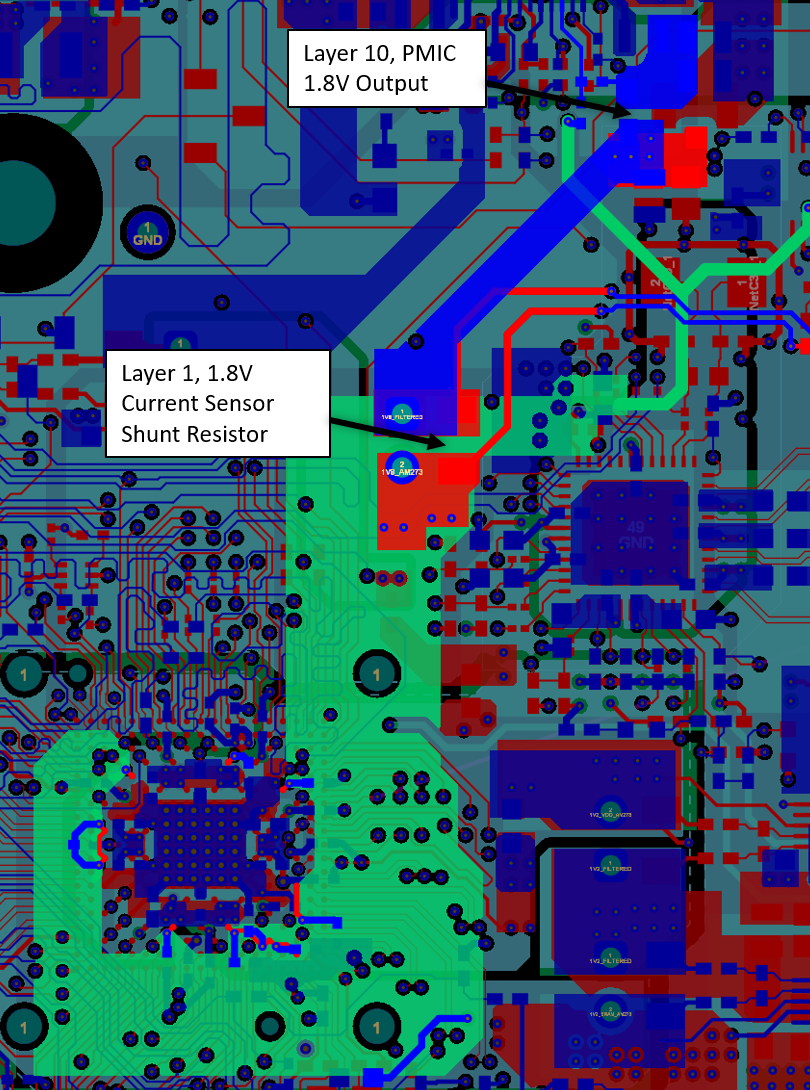

GUID-386D53CA-4287-40CF-8442-59AD283B47B6-low.png图 11-21 AM273 GPEVM 摘录 – 1.8V 数字电源过孔扇出和平面布线第 6 层
GUID-576FE44B-18CA-4757-A4FE-46A2BCA3E66D-low.png图 11-22 AM273 GPEVM 摘录 – 1.8V 电源过孔扇出和平面布线第 6 层
GUID-5A3B2B38-F5EA-4316-86A6-F99E79291F91-low.png图 11-23 AM273 GPEVM 摘录 – 第 10 层上的 1.8V 电源去耦
