6.4 噪声示例
当观察信号链中的噪声时，首先要了解噪声是如何影响 ADC 动态性能的，这是因为在交流和高频测量时，SNR 是非常重要的值之一，这在许多应用中都很常见。常见的 SNR 公式如方程式 4 所示，因为这是理想 N 位 ADC 的最高 SNR 水平。
如需了解外部基准电压的影响，请查看方程式 5 中 ADC 的总噪声。总 ADC 噪声 (rms) 是来自 ADC 和基准电压的不相关噪声的组合。因为这些噪声是不相关的，如果我们希望电压基准对 SNR 的影响很小，VREF 噪声必须至少比 ADC 噪声小 5 倍，如方程式 6 中所示。
在基准电压数据表中，噪声表示为闪烁噪声和宽带噪声。

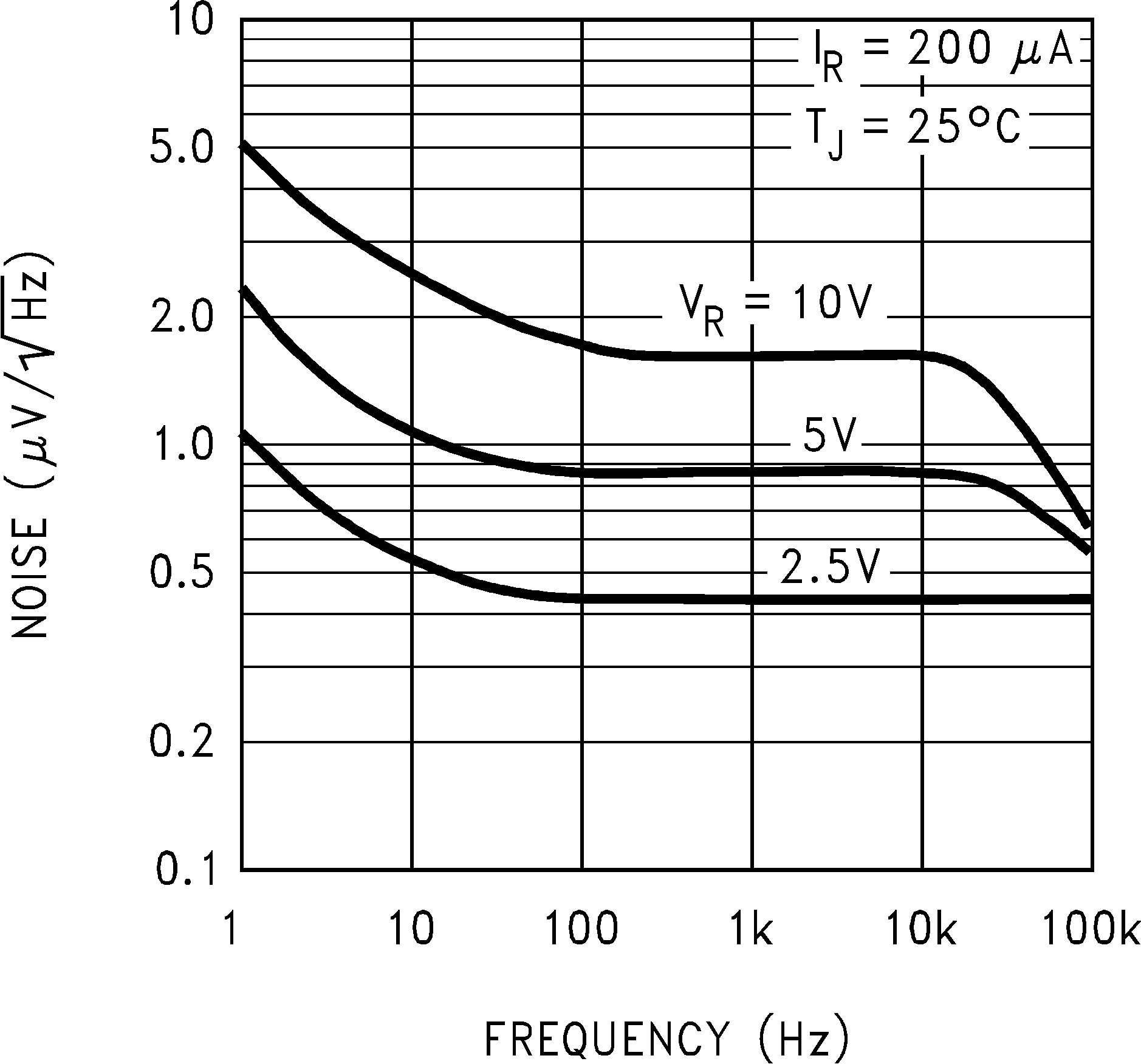

图 6-1 LM4050 噪声电压与频率间的关系图 6-1 中给出了从 1Hz 到整个频率范围的频域图。在此图中，噪声级别 k = 432nV/√(Hz)，转角频率 Fc = 65Hz。闪烁噪声下限 (FL) = 0.1Hz，频率上限 (FH) 为 10Hz。根据这些信息，RMS 闪烁噪声可以计算为……
闪烁噪声的替代视图如图 6-2 所示，宽带噪声如图 6-3 所示。
图 6-2 REF3425 0.1Hz 到 10Hz 噪声

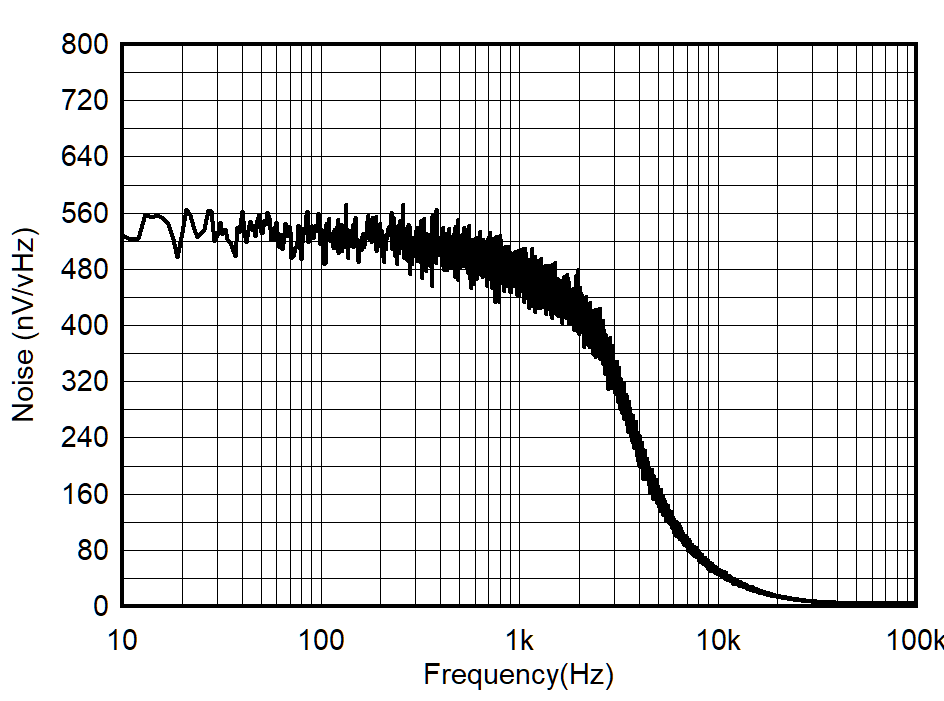

图 6-3 REF3425 噪声性能 10Hz 到 100kHz在这种情况下，闪烁噪声根据 方程式 8 计算。
闪烁噪声无法滤除。因此，将根据 ADC SNR 要求计算允许的宽带噪声。方程式 9 说明了如何找到宽带噪声限制，因为闪烁噪声无法滤除。
如果允许的宽带噪声大于参考信号的总宽带噪声，则需要滤除额外的宽带噪声分量。方程式 10 说明了如何计算截止频率。
