6.3.3 可设置 VO 运行（VSET 和内部分压器）

如果将器件配置为 VSET 运行，内部电阻分压器仅通过 VOS 引脚检测 VO。目标 VO 由 VSET 引脚和 GND 之间连接的外部电阻器编程。图 6-3 展示了此配置的典型原理图。

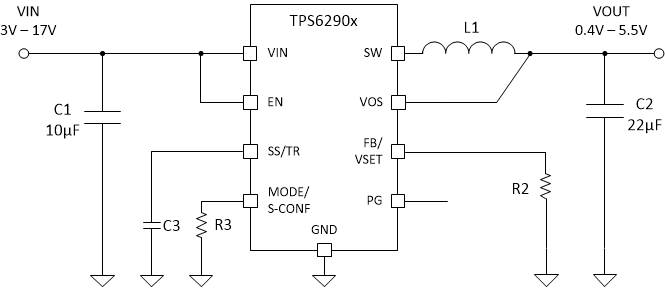

GUID-20201109-CA0I-J5GD-T3WX-VZKLDHRX75BQ-low.gif图 6-3 可设置 VO 运行原理图
表 6-2 VSET 选择表
# 电阻值 [Ω] 目标 VO [V]
1 GND 1.2
2 4.64k 0.4
3 5.76k 0.6
4 7.15k 0.8
5 8.87k 1.0
6 11.0k 1.1
7 13.7kΩ 1.3
8 16.9k 1.35
9 21.0k 1.8
10 26.1k 1.9
11 40.2k 2.5
12 61.9k 3.8
13 76.8k 5.0
14 95.3k 5.1
15 118.0k 5.5
16 249.00k 或更大/开路 3.3
