6.17.7.2 FSI 接收器

接收器模块在通过可选的可编程延迟线路后连接到 FSI 时钟 (RXCLK) 和数据线路（RXD0 和 RXD1）。接收器内核会处理数据组帧、CRC 计算和与帧相关的错误检查。接收器位时钟和状态机由与器件系统时钟异步的 RXCLK 输入运行。

接收器控制寄存器可让 CPU（或 CLA）对 FSIRX 的运行进行编程、控制和监控。CPU、CLA 和 DMA 均可访问接收数据缓冲器。

接收器内核具有以下特性：

  • 16 字数据缓冲器
  • 支持多种帧类型
  • Ping 帧看门狗
  • 帧看门狗
  • 在硬件中进行 CRC 计算和比较
  • ECC 检测
  • 针对输入信号的可编程延迟线路控制
  • DMA 支持
  • SPI 兼容模式
  • CLA 任务触发

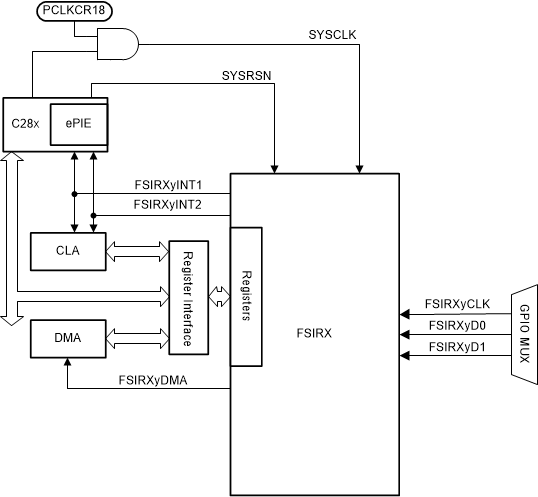

图 6-78 所示为 FSIRX CPU 接口。图 6-79 提供了 FSIRX 中存在的内部模块的简要概览。图中并未显示所有数据路径和内部连接。

TMS320F28P550SJ TMS320F28P559SJ-Q1 FSIRX CPU 接口图 6-78 FSIRX CPU 接口
TMS320F28P550SJ TMS320F28P559SJ-Q1 FSIRX 方框图图 6-79 FSIRX 方框图
