7.3.8 PLL 关系

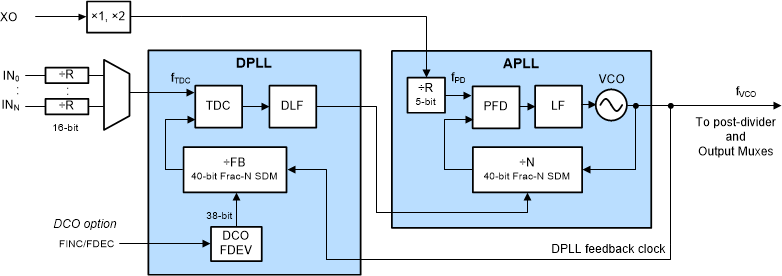

图 7-23 展示了 LMK5C22212A 中实施的 PLL 架构。PLL 可以配置为节 7.2.1 中所述的不同 PLL 模式。

当 DPLL 在反馈环路中与 APLL 结合时，APLL 必须使用固定的 40 位分母。当 APLL 在独立环路中工作时（如图 7-6 中的 APLL1 或图 7-7 中的 APLL），TI 建议选择 24 位可编程分母。

LMK5C22212A PLL 架构图 7-23 PLL 架构
