8.2.1.2.7.4 选项 D

OVLO 功能可通过将 OVLO 引脚接地来禁用。UVLO 阈值按照选项 B 或选项 C 中所述进行设置。

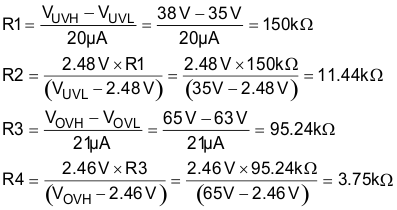

本设计示例采用了选项 B 并以下面的选项为目标：VUVH = 38V、VUVL = 35V、VOVH = 65V 和 VOVL = 63V。VUVH 和 VOVL 选择为比 40V 至 60V 的输入电压范围低 5% 或高 5%，以便给器件的阈值留出一定的容差。使用以下公式计算 R1、R2、R3 和 R4：

方程式 34. LM5066H

应选择最接近的可用 1% 电阻器。设置 R1 = 150kΩ、R2 = 11.5kΩ、R3 = 95.3kΩ 和 R4 = 3.74kΩ。
