9.1 布局指南

由于高电流布线和超低电流半导体器件基本不相容，因此电池电量监测计电路板是一个具有挑战性的环境。防止不必要的布线到布线耦合的妥善方法是采用元件放置，如 图 9-1 所示，其中高电流部分位于电路板与电子器件相对的一侧。显然，由于机械方面的限制，许多情况下无法做到这一点。尽管如此，仍应尽力使高电流布线远离直接进入 BQ41Z50 的信号布线。IC 基准和寄存器可能会受到干扰，在极少数情况下，会因来自高电流路径的磁耦合和电容耦合而损坏。请注意，在浪涌电流和 ESD 事件期间，高电流布线会出现电感现象，会将不必要的噪声耦合到电量监测计电子器件的敏感节点中，如图 9-2 中所示。

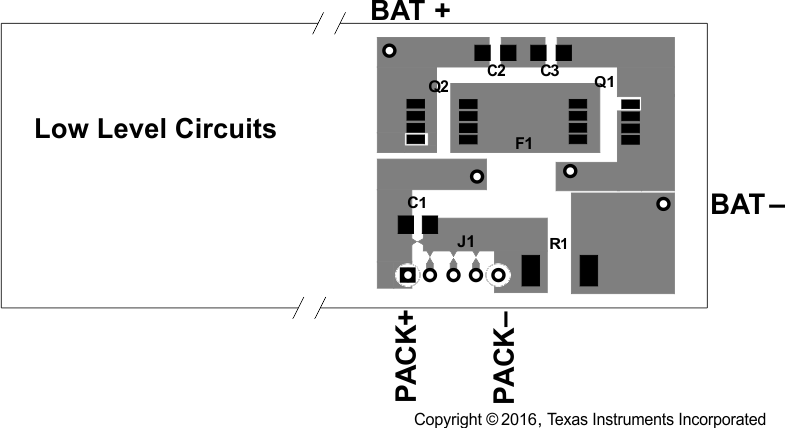

BQ41Z50 分离高电流部分和低电流部分可提高抗噪能力图 9-1 分离高电流部分和低电流部分可提高抗噪能力

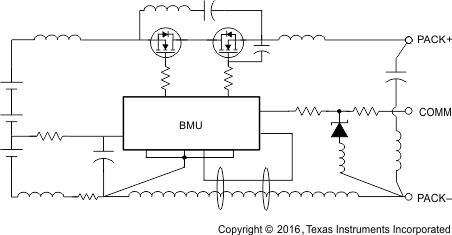

BQ41Z50 避免高电流和低电平信号线之间的间距过近图 9-2 避免高电流和低电平信号线之间的间距过近

开尔文电压检测对于精确测量电流以及顶部和底部电芯电压极其重要。所有滤波器元件尽可能靠近器件放置。从检测电阻到滤波器电路的布线应并联。在滤波器网络周围添加接地平面可提供额外的抗噪能力。图 9-3 和 图 9-4 展示了正确的开尔文电流检测。

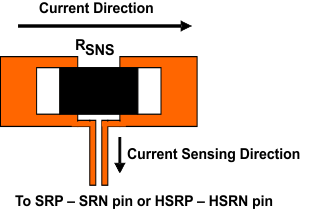

BQ41Z50 检测电阻 PCB 布局图 9-3 检测电阻 PCB 布局
BQ41Z50 检测电阻、接地屏蔽和滤波器电路布局图 9-4 检测电阻、接地屏蔽和滤波器电路布局

测试了一些提高系统级 ESD 弹性的建议，并显著提高了性能：

  • 添加接地平面 — 接地平面用于向布局本身添加分布式电容，这会降低 IC 引脚上的电压。对于多层 PCB，请使用接地平面来分离信号层。添加更多层以提高 ESD 系统级性能。

  • 确保安装 VCC 电容，并尽可能靠近监测计 IC。
