9.1.1 保护器 FET 旁路电容器和电池包端子旁路电容器

一般原理是使用宽覆铜布线来降低旁路电容器电路的电感。图 9-5 中的布局示例演示了这项技术。

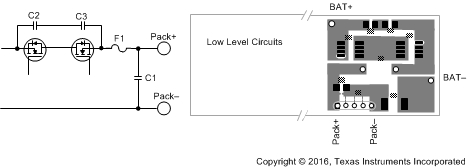

BQ41Z50 使用宽覆铜布线降低旁路电容器 C1、C2 和 C3 的电感图 9-5 使用宽覆铜布线降低旁路电容器 C1、C2 和 C3 的电感
