SFRA GUI

有两种可用于执行频率响应分析的 GUI,一个 (SFRA_GUI) 可以绘制开环和受控体波特图,另一个 (SFRA_GUI_MC) 可以绘制开环和闭环波特图。可以调用这些 GUI 并连接到目标平台以研究控制环路。在Topic Link Label11.1 中所述的位置提供了 GUI 可执行文件。

双击选择的 GUI 可执行文件,然后将出现 GUI 屏幕,如图 11-2(对于 SFRA_GUI)或图 11-3(对于 SFRA_GUI_MC)中所示。两个 GUI 几乎相同,不同之处可参见“FRA Settings”下的下拉菜单(从标签“Open Loop”开始)。

  • 在 SFRA_GUI 中,使用此下拉菜单可选择 Open Loop Model 或 Plant Model。
  • 在 SFRA_GUI_MC 中,使用此下拉菜单可选择 Open Loop Model 或 Closed Loop Model。
注:

这两个 GUI 对带宽的解释是不同的。

  • 在 SFRA_GUI 中,带宽定义为开环增益交叉频率
  • 在 SFRA_GUI_MC 中,带宽是根据中国的伺服驱动器标准 GBT 16439-2009NEMA ICS 16(速度环路)定义的。该 GUI 将带宽定义为速度环路的闭环输出幅度下降 3dB 或相移滞后超过 90° 的频率。这表示带宽是这两个实例中第一个实例发生时的频率。在本演示中,该方法也用于分析电流环路。

本演示使用 GUI“SFRA_GUI_MC”。但是,建议您也尝试使用另一个 GUI 来研究受控体。使用 SFRA_GUI 时,可以通过在函数 configureSFRA() 中传递参数“SFRA_GUI_PLOT_GH_CL”来绘制与 SFRA_GUI_MC 中相同的图,如下面的代码片段所示。

configureSFRA(SFRA_GUI_PLOT_GH_CL, ISR_FREQUENCY);   // to plot GH and CL plots using SFRA_GUI

但是,从图得出的推论与 SFRA_GUI_MC 中的推论并不相符。所以,建议为“SFRA_GUI_PLOT_GH_H”配置 SFRA,以便您可以使用两个 GUI(一次使用一个)来查看开环图、闭环图和受控体模型图。对于数字电源应用,SFRA_GUI_MC 推论可能不适用,因此 SFRA_GUI 也可以用于显示闭环图。

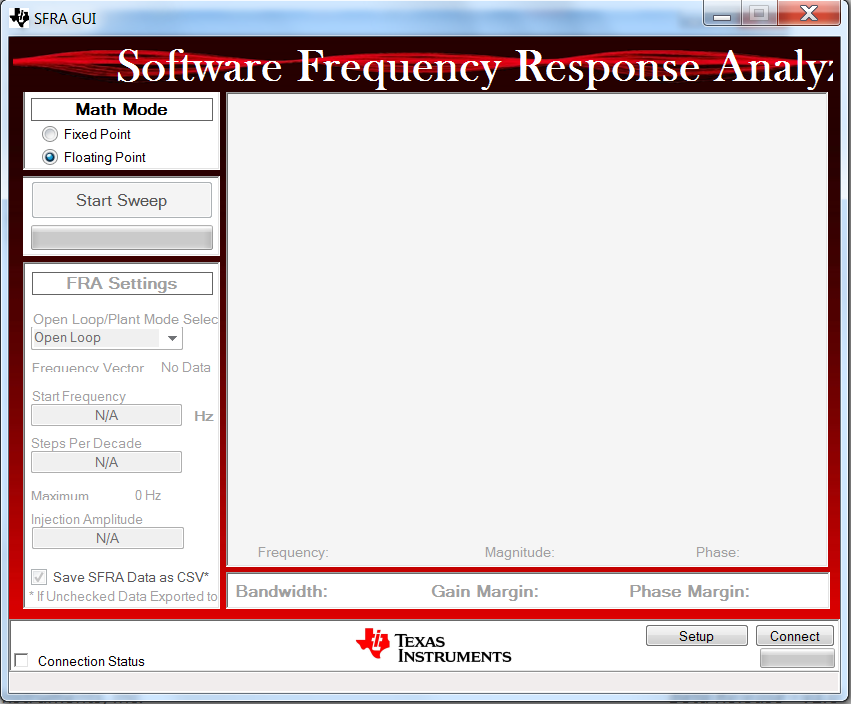

GUID-9820FB4E-A637-4CB3-9240-E9367D3874A4-low.png图 11-2 SFRA GUI

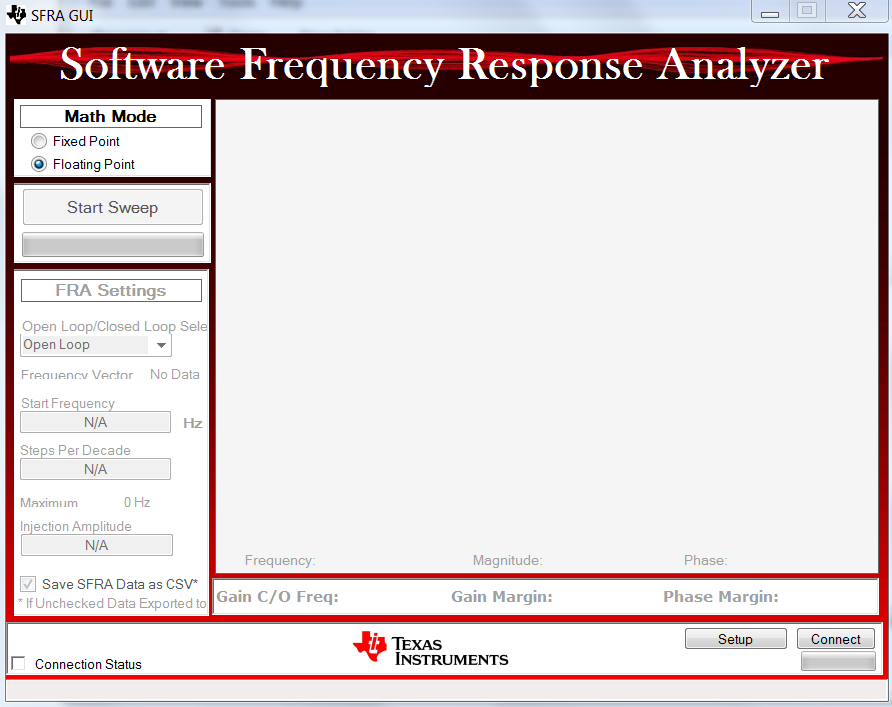

GUID-452163A4-E9D4-490F-B579-6757E4CBD01D-low.png图 11-3 SFRA GUI MC
